BCT0104EGD-TR

4位双向电压电平转换器

描述

这是一款双向电压电平转换器，可用于在混合电压系统之间建立数字开关兼容性。它使用两个独立的可配置电源轨，A端口支持1.65V至5.5V的工作电压，同时跟踪VCCA电源；B端口支持2.3V至5.5V的工作电压，同时跟踪VCCB电源。这允许支持较低和较高的逻辑信号电平，同时在1.8V、2.5V、3.3V和5V电压节点之间提供双向转换能力。当输出使能（OE）输入为低电平时，所有I/O都置于高阻抗状态，这显著降低了电源静态电流消耗。只要VCCA供电，OE就有一个内部下拉电流源。为确保在电源开启或关闭期间处于高阻抗状态，OE应通过下拉电阻连接到GND；电阻的最小值由驱动器的电流源能力决定。

品牌名称

BROADCHIP(广芯电子)

商品型号

BCT0104EGD-TR

商品编号

C2880273

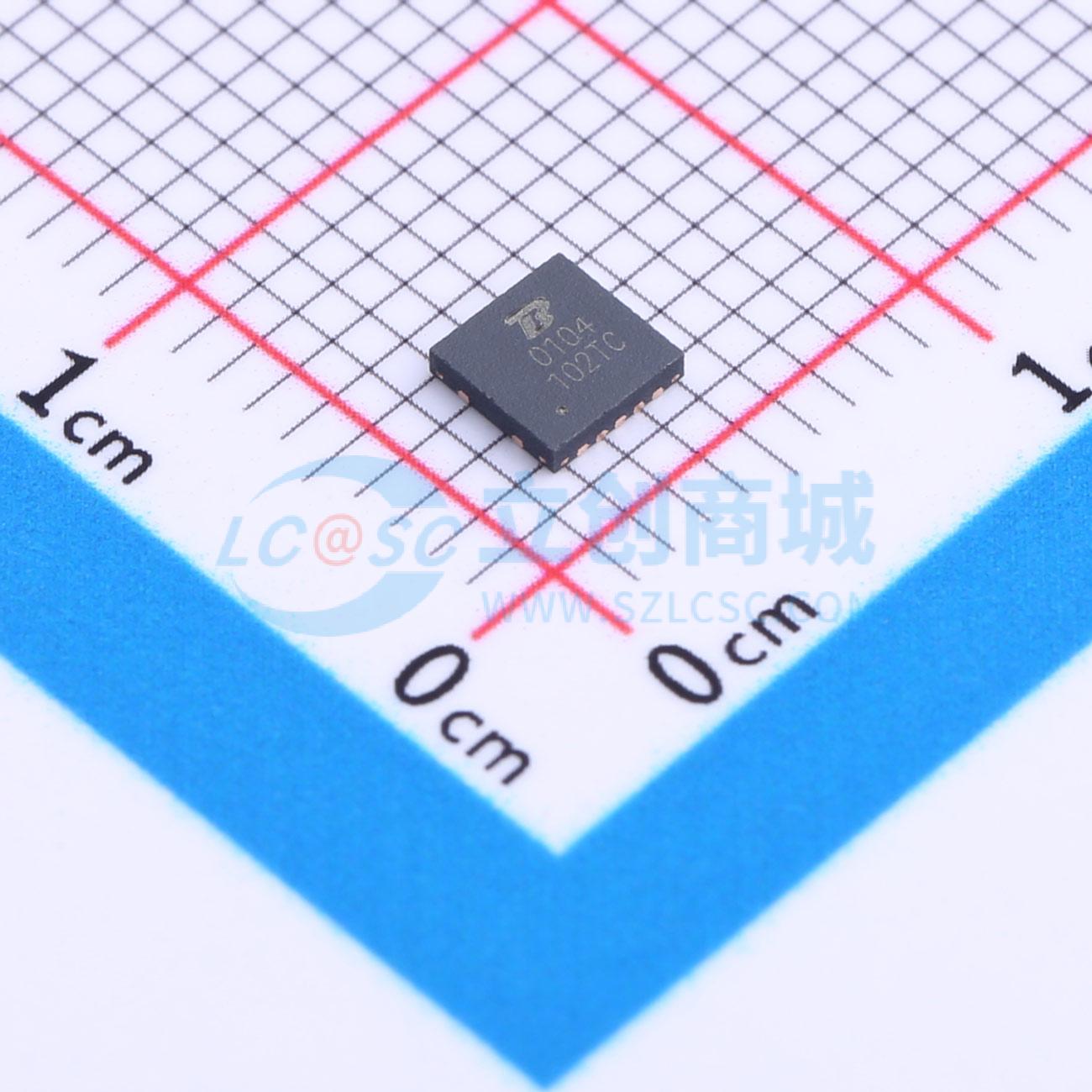

商品封装

QFN-14-EP(3.5x3.5)​

包装方式

编带

商品毛重

0.154克(g)
