BCT4567EGE-TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 0.5Ω,3.3V Low-Power, Dual SIM Card Analog Switch
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT4567EGE-TR
商品编号: C2880322

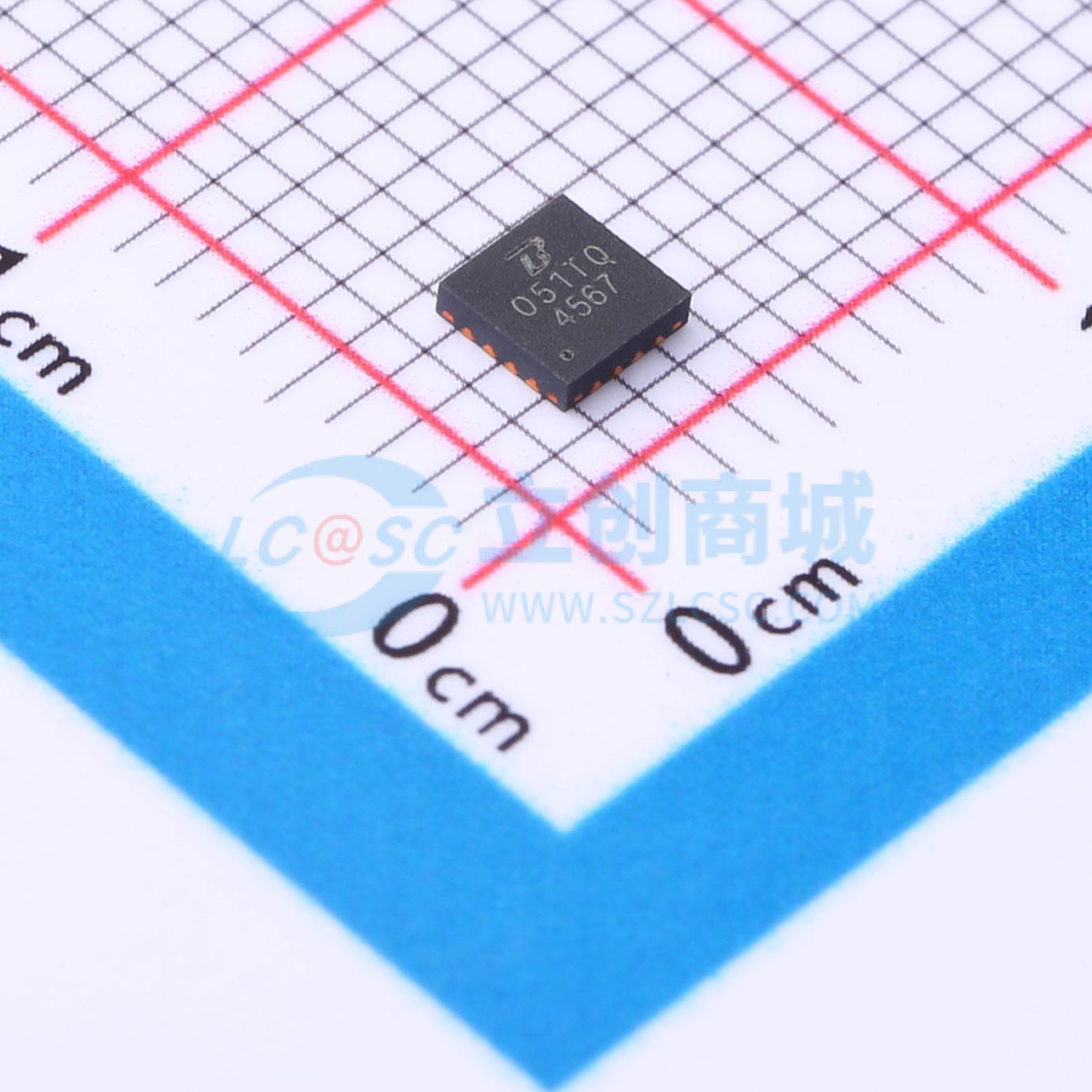

商品封装: TQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.063克(g)

商品参数

商品概述

BCT4567是一款四通道单刀双掷（SPDT）开关，具有一个公共控制输入，专为双SIM卡复用而设计。它针对WLAN - SIM数据和控制信号的切换进行了优化，并将一个通道专门用作电源开关。这些开关是完全双向的，支持复用和解复用操作，且保证先断后通操作。该器件的工作电源电压范围为+1.65V至+4.5V，工作温度范围为扩展的-40℃至+85℃。它提供16引脚3mm x 3mm TQFN封装或16引脚1.8mm x 2.6mm UTQFN封装。

商品特性

在VCC = 2.7V时，导通电阻（RON）低至0.5Ω
导通电阻平坦度为0.06Ω
导通电阻匹配度极佳，为0.05Ω
宽VCC工作范围：1.65V至4.5V
轨到轨信号切换范围
快速切换速度：在3.3V时典型值为20ns
高关断隔离度：-66dB
串扰抑制：-86dB
-3dB带宽：100MHz
节省空间的TQFN 3x3 - 16L或UTQFN 1.8x2.6 - 16L封装

应用领域

双SIM卡开关
手机
平板电脑
数码相机
个人数字助理（PDA）
笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	工作电压	1.65V~4.5V
	导通时间(ton)	20ns
	导通电阻(Ron)	500mΩ

	属性	参数值
	关闭时间(toff)	15ns
	工作温度	-40℃~+85℃
	导通电容(Con)	25pF
	带宽	100MHz
