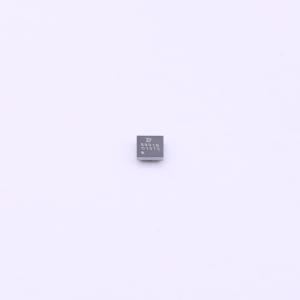

温馨提醒：图片仅供参考，商品以实物为准

BCT89318EWD-TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BCT89318专为消除手机音频噪声、提升整体音质而设计，是一款新型的高效、低噪声、超低失真、音量恒定且经过升级的T类音频放大器。它采用数字功率调制音频算法，能有效消除音频噪声，改善音质并提升音量。凭借独特的T型电荷泵技术，效率可达93%，功率放大器的整体效率高达83%，大大延长了手机的使用时间
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT89318EWD-TR
商品编号: C2880323
商品封装: WLCSP-14L
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

BCT89318专为提升智能手机音质而设计，是一款创新的高效率、低噪声、超低失真、恒定大音量的T类音频放大器。采用独特的数字功率调制（DPM）音频算法，能有效消除音频噪声，增加信号动态范围，大幅提升音质和音量。凭借先进的TOP功率技术，效率可达93%，功率放大器的整体效率高达83%，大大节省了手机功耗，延长了手机使用时间。BCT89318的本底噪声低至43μV，信噪比（SNR）高达99dB。超低失真率0.008%和独特的数字功率调制技术带来高品质音乐享受。 BCT89318有0.6W、0.7W、0.8W、0.9W、1W、1.1W和1.2W七种可选的扬声器保护输出功率级别，适用于不同额定功率的扬声器。借助数字功率调制音频算法，音乐纯净自然、悦耳动听。在锂电池电压范围（3.3V - 4.35V）内，输出功率恒定，防止手机使用过程中声音变小。 BCT89318支持特殊的扬声器和听筒二合一应用。在听筒模式下，输出本底噪声低至19μV，放大器处于D类模式，由VBAT供电。 BCT89318内置过流保护、过温保护和短路保护功能，有效保护芯片免受损坏。BCT89318采用0.4mm间距、1.58mmx1.63mm的WCSP - 14L小型封装。

商品特性

数字功率调制音频算法，有效消除音乐噪声，使声音纯净自然
功率放大器整体效率83%
低噪声：43μV
超低失真：0.008%
扬声器和听筒二合一应用听筒：1V/V，Vn = 19μV，THD+N = 0.02% 听筒：3V/V，VI = 22μV，THD+N = 0.01%
可选的扬声器保护功率级别：0.6W、0.7W、0.8W、0.9W、1W、1.1W、1.2W
在电压范围（3.3V - 4.35V）内，输出功率保持恒定
支持6欧姆扬声器
出色的噗噗声和咔嗒声抑制
单线脉冲控制
高电源抑制比：- 68dB（217Hz）
静电放电保护：±6kV（人体模型）
0.4mm间距、1.58mmx1.63mm的WCSP - 14L小型封装

应用领域

手机
便携式音频设备
迷你扬声器
平板电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	T类功放
	工作电压	3V~5.5V
	总谐波失真+噪声(THD+N)	0.008%
	静态电流(Iq)	10mA
	工作温度	-40℃~+85℃

	属性	参数值
	信噪比	99dB
	输入类型	差分
	电源纹波抑制比(PSRR)	-68dB
	效率	83%
	输入通道数	1对差分输入
