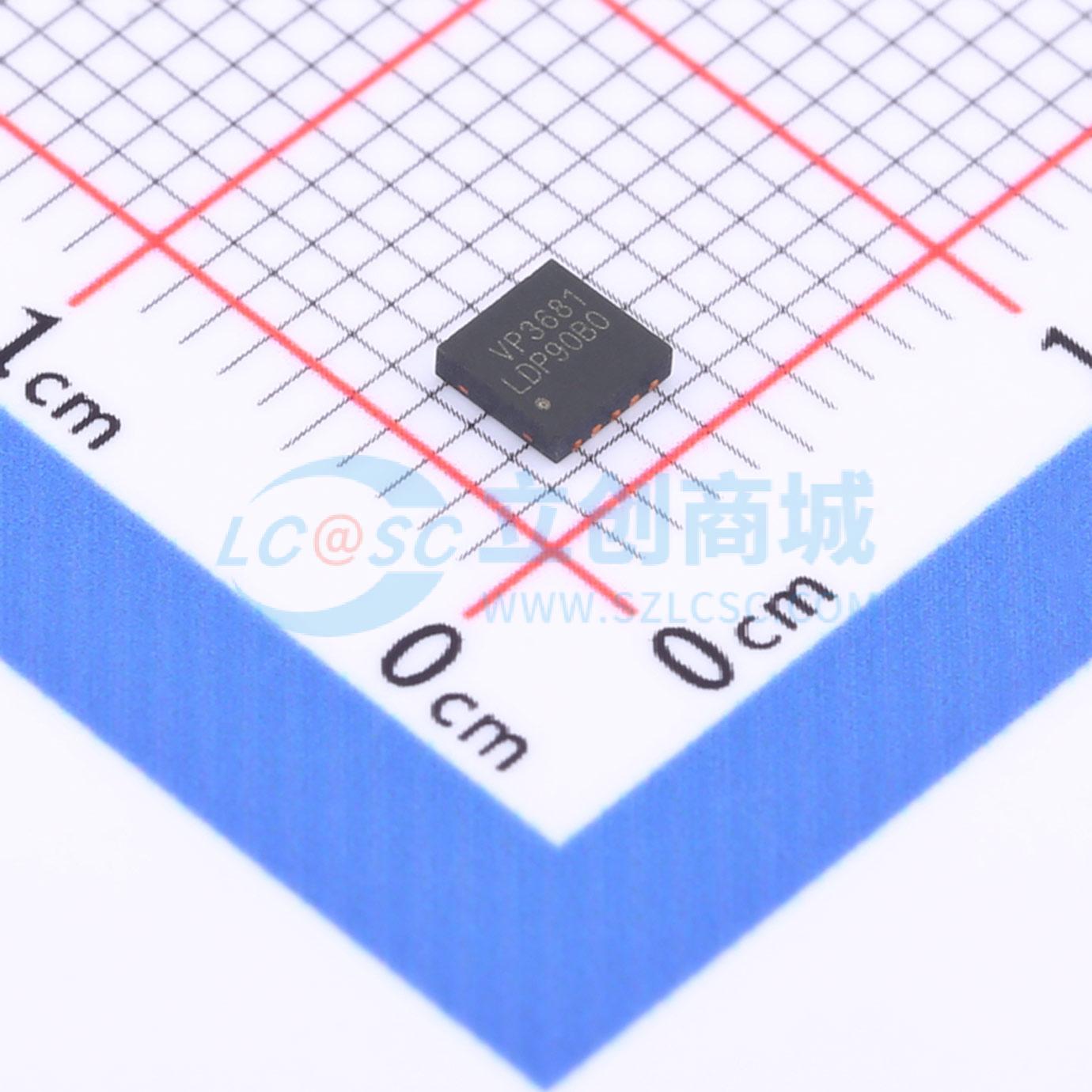

温馨提醒：图片仅供参考，商品以实物为准
VP3681DNG10
高效升压/SEPIC/反激式DC-DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 60V High~Efficiency Boost/SEPIC DC/DC Controller
- 品牌名称
- VIVA(昱盛)
- 商品型号
- VP3681DNG10
- 商品编号
- C2880292
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.97V~60V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 475kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式；降压-升压式；反激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
VP3681是一款多功能控制器，适用于升压、SEPIC和反激式功率转换器及需要外部低端NMOSFET作为主开关的拓扑结构。除了逐周期电流限制外，电流模式控制方案还使其具备宽带宽和良好的瞬态响应。只需使用一个外部电阻即可简单地对电流限制进行编程。
商品特性
- 宽输入电压范围：2.97V至60V
- 参考电压精度：±3.0%
- 可调节的100kHz~1MHz时钟频率
- 关断电流：10μA
- 使用内部驱动器时的峰值电流限制：1A
- 电流模式操作
- 内部4/2Ω MOSFET开关
- 外部RC补偿
- 内部软启动
- 轻载时高效
- 逐周期电流限制
- 过温保护
- 可调节的输入欠压锁定阈值电压
- 符合RoHS标准的DFN10 3x3和MSOP10环保封装
应用领域
- 便携式扬声器
- 离线电源
- 电池供电设备
- 汽车应用
- 光伏逆变器
