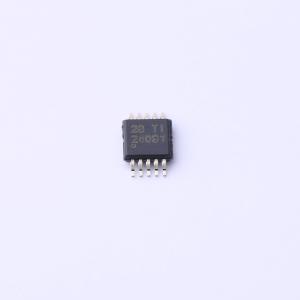

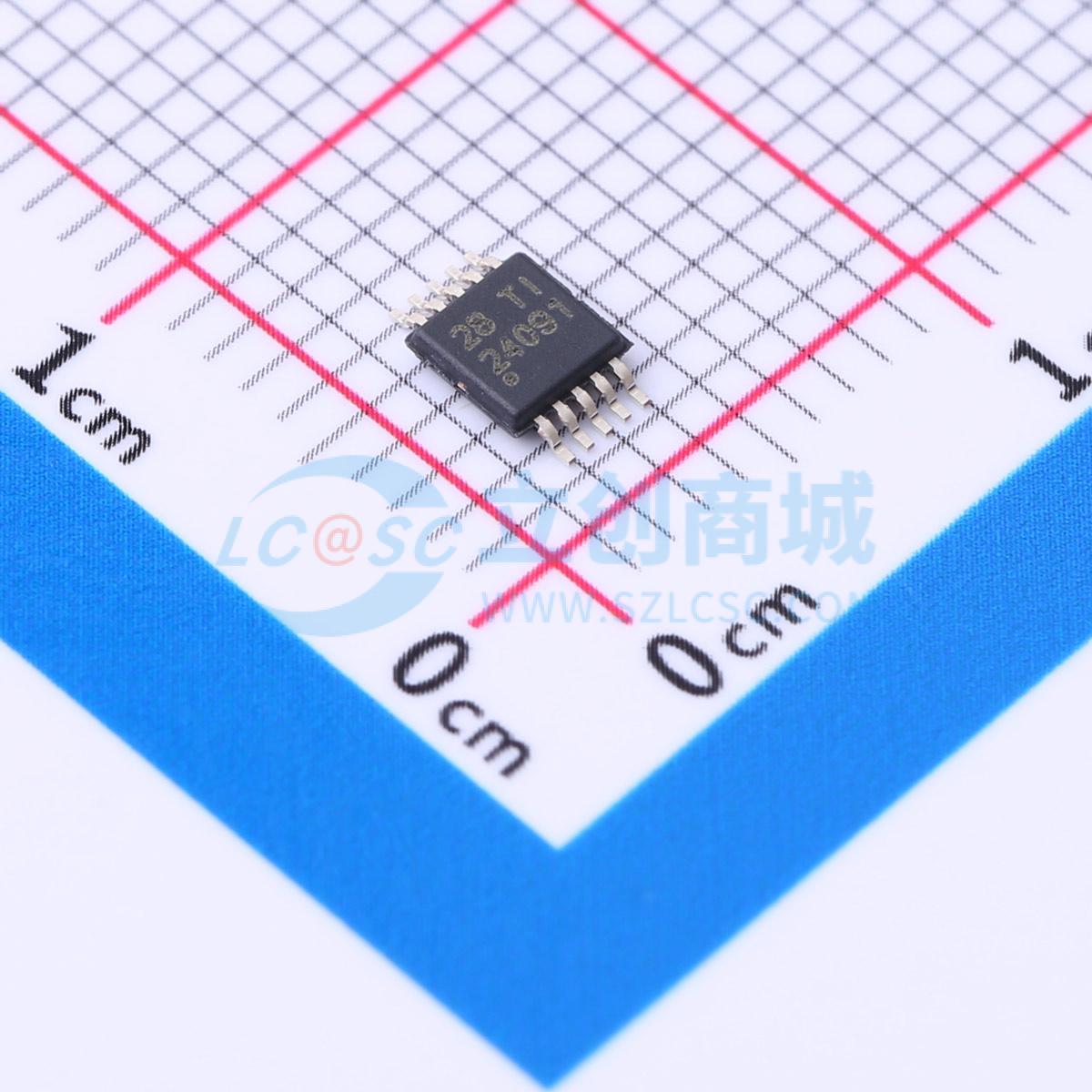

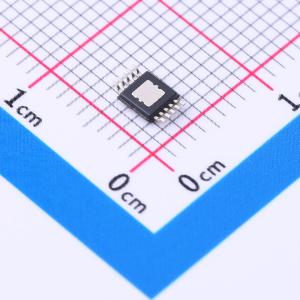

BQ24091DGQR

1-A, 单输入、单节锂离子和锂聚合物电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24091 具有 100kΩ NTC 的单节 1A 锂离子电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24091DGQR
商品编号: C2879219
商品封装: HVSSOP-10-EP-0.5mm
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

BQ2409x系列器件是高度集成的锂离子和锂聚合物线性充电器件，适用于空间受限的便携式应用。这些器件可通过USB端口或交流适配器供电。具有输入过压保护的高输入电压范围支持低成本的非稳压适配器。 BQ2409x具有一个为电池充电的单电源输出。只要在10小时安全定时器期间，平均系统负载不会妨碍电池完全充电，系统负载就可以与电池并联。电池充电分为三个阶段：预处理、恒流和恒压。在所有充电阶段，内部控制环路都会监测IC结温，若超过内部温度阈值，则会降低充电电流。充电器功率级和充电电流检测功能完全集成。充电器功能具备高精度的电流和电压调节环路、充电状态显示以及充电终止功能。预充电电流和终止电流阈值可通过外部电阻进行编程。快速充电电流值也可通过外部电阻进行编程。

商品特性

1%的充电电压精度
10%的充电电流精度
引脚可选的USB 100 mA和500 mA最大输入电流限制
可编程的终止和预充电阈值
6.6 V过压保护
输入电压动态功率管理
125°C热调节；150°C热关断保护
OUT短路保护和ISET短路检测
通过电池NTC在JEITA范围内工作
低温时-%快速充电电流，高温时4.06 V，BQ092/3
固定10小时安全定时器
针对带热敏电阻的缺失电池组的自动终止和定时器禁用模式（TTDM）
状态指示 – 充电/完成
采用小型10引脚MSOP封装

应用领域

智能手机
个人数字助理（PDA）
MP3播放器
低功耗手持设备

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.5V~12V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	0℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	6uA
