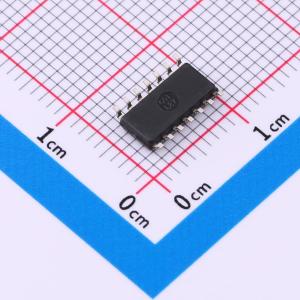

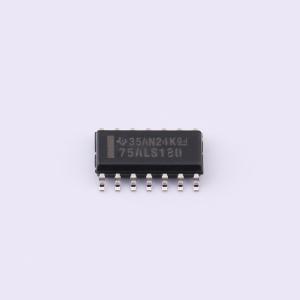

SN75ALS180DR
差分驱动器和接收器对
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 差动驱动器和接收器对 14-SOIC 0 to 70
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75ALS180DR
- 商品编号
- C2878591
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 25Mbps | |
| 节点数 | - | |
| 静电保护 | - | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 30mA |
商品概述
SN65ALS180 和 SN75ALS180 差分驱动器和接收器对是集成电路，专为多点总线传输线路上的双向数据通信而设计。这些器件专为平衡传输线路而设计，并满足 TIA/EIA-422-B、TIA/EIA-485-A 和 ITU 推荐 V.11。SN65ALS180 和 SN75ALS180 结合了一个 3 态差分线路驱动器和一个差分输入线路接收器，两者均由单个 5-V 电源供电。驱动器和接收器分别具有高电平有效和低电平有效使能，可以外部连接在一起用作方向控制。驱动器差分输出和接收器差分输入连接到单独的端子，以提供更大的灵活性，并且设计为在驱动器禁用或 VCC=0 时对总线提供最小负载。这些端口具有宽的正负共模电压范围，使其成为多方线路应用的绝佳选择。
