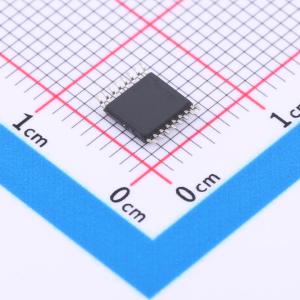

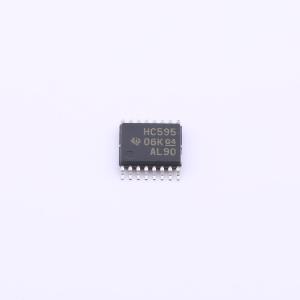

温馨提醒：图片仅供参考，商品以实物为准
SN74HC595PW
三态输出 串行至串行或并行移位寄存器 停产
- 描述
- 8 位串行输入/并行输出移位寄存器；2V 至 6V 的宽工作电压范围；高电流三态输出最多可驱动 15 个低功耗肖特基晶体管 -晶体管逻辑器件 (LSTTL) 负载；低功耗：80 μA（最大值）ICC；Δtₚd = 13 ns（典型值）；电压为 5V 时，输出驱动为 ±6mA；低输入电流：1μA（最大值）；移位寄存器具有直接清零功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC595PW
- 商品编号
- C2877052
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 三态 | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 27ns@6V,50pF | |
| 输出电流 | 6mA |
商品概述
8 位串行输入/并行输出移位寄存器；2V 至 6V 的宽工作电压范围；高电流三态输出最多可驱动 15 个低功耗肖特基晶体管 - 晶体管逻辑器件 (LSTTL) 负载；低功耗：80 μA（最大值）ICC；Δtₚd = 13 ns（典型值）；电压为 5V 时，输出驱动为 ±6mA；低输入电流：1μA（最大值）；移位寄存器具有直接清零功能。
商品特性
- 8 位串行输入/并行输出移位寄存器
- 2V 至 6V 的宽工作电压范围
- 高电流三态输出最多可驱动 15 个低功耗肖特基晶体管 - 晶体管逻辑器件 (LSTTL) 负载
- 低功耗：80 μA（最大值）ICC
- Δtₚd = 13 ns（典型值）
- 电压为 5V 时，输出驱动为 ±6mA
- 低输入电流：1μA（最大值）
- 移位寄存器具有直接清零功能
应用领域
- 网络交换机
- 电力基础设施
- LED 显示屏
- 服务器
