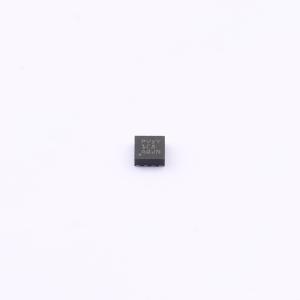

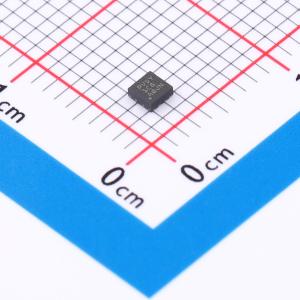

温馨提醒：图片仅供参考，商品以实物为准
TLV2186IDSGR
精密、轨至轨输入和输出、零漂移运算放大器
- 描述
- TLV2186 低功耗、轨到轨输入和输出、24V、零温漂运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2186IDSGR
- 商品编号
- C2876131
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 750kHz | |
| 输入偏置电流(Ib) | 600pA | |
| 输入失调电压(Vos) | 10uV | |
| 共模抑制比(CMRR) | 126dB | |
| 压摆率(SR) | 0.35V/us | |
| 输出电流 | 20mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 静态电流(Iq) | 90uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~24V | |
| 双电源(Vee ~ Vcc) | -12V~-2.25V；2.25V~12V | |
| 最大电源宽度(Vdd-Vss) | 24V | |
| 噪声密度(eN) | 38nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 1.2nA |
商品概述
TLV2186 是一款低功耗、24V、轨至轨输入和输出的零漂移运算放大器。具有仅 10μV 的典型失调电压和 0.1μV/°C 的典型失调电压温漂。该器件非常适合精密仪表、信号测量和有源滤波应用。
TLV2186 具有低静态电流消耗 (90μA)，非常适合功率敏感型应用，如电池供电和便携式系统。
此外，高共模架构以及低失调电压可实现正电源轨的高侧电流分流监控。该器件还在运输、装卸和组装期间提供强大的 ESD 保护。
此器件的额定工作温度范围为 -40°C 至 +125°C。
商品特性
- 高精度：温漂：0.1μV/°C
- 低失调电压：10μV
- 低静态电流：90μA
- 出色的动态性能：
- 增益带宽：750kHz
- 压摆率：0.35V/μs
- 强大设计：
- RFI/EMI 滤波输入
- 轨至轨输入/输出
- 电源电压范围：4.5V 至 24V
应用领域
- 精密高侧电流检测
- 桥式放大器
- 应变仪
- 温度测量
- 电阻式温度检测器
- 称重计
- 测热仪表
- 电源
