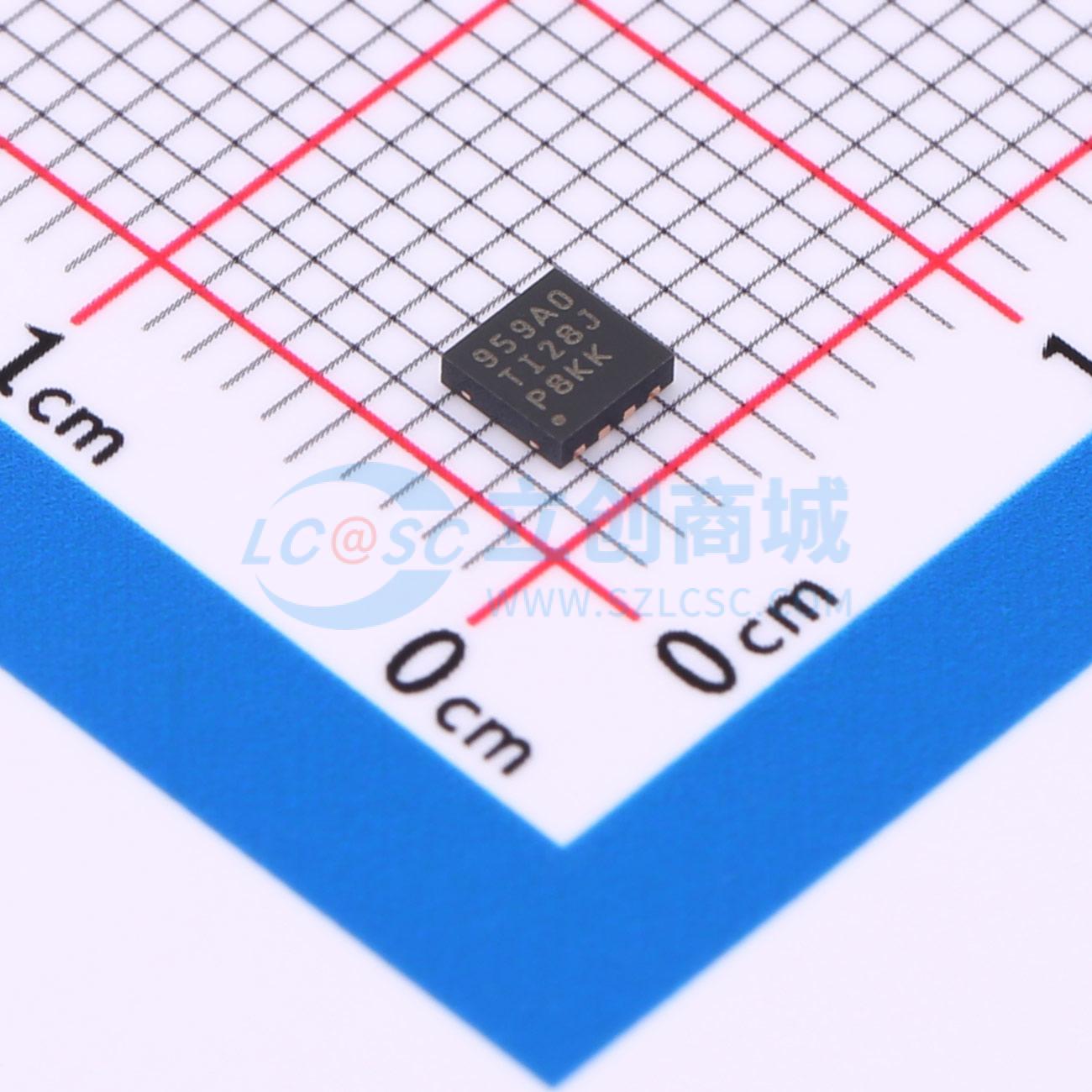

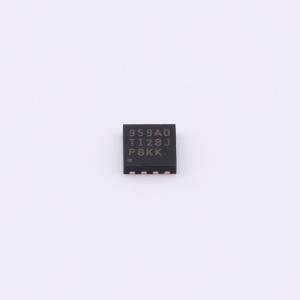

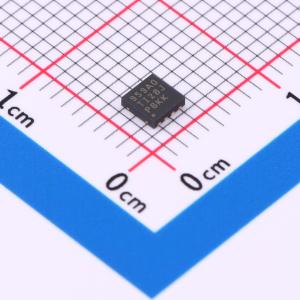

TPS22959DNYT

TPS22959是一款小型，超低RON，单通道负载开关，此开关具有受控开启功能。此器件包含一个可在0.8V至5.5V输入电压范围内运行的N通道金属氧化物半导体场效应晶体管(MOSFET)，并且支持15A的最大持续电流。 器件的超低RON和高电流处理能力的组合使得此器件非常适合于驱动具有非常严格压降耐受的处理器电源轨。器件的受控上升时间大大减少了由大容量负载电容导致的涌入电流，从而减少或消除了电源损耗。此开关可由ON端子单独控制，此端子能够与微控制器或低压离散逻辑电路生成的低压控制信号直接对接。通过集成一个在开关关闭时实现快速输出放电(QOD)的224Ω下拉电阻器，此器件进一步减少总体解决方案尺寸。 TPS22959采用小型3mm×3mm超薄小外形尺寸无引线(WSON)-8封装(DNY)。DNY封装集成有一个散热焊盘，此散热焊盘可在高电流和高温应用中实现高功率耗散。器件在自然通风环境下的额定运行温度范围为 -40°C至85°C。

• 集成单通道负载开关
• VBIAS电压范围：2.5V至5.5V
• VIN电压范围：0.8V至5.5V
• 超低RON电阻 – VIN = 5V (VBIAS = 5V)时，RON = 4.4mΩ
• 15A最大持续开关电流
• 低静态电流（ΔVBIAS = 5V时为20μA）
• 低关断电流（ΔVBIAS = 5V时为1μA）
• 低控制输入阀值，允许使用1.2V或更高电压的通用输入输出(GPIO)接口
• VBIAS和VIN范围内的受控和固定转换率 – VIN = 5V (ΔVBIAS = 5V)时，tR = 2663μs
• 快速输出放电(QOD)

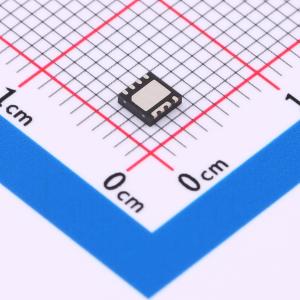

• 带有散热焊盘的小外形尺寸无引线(SON) 8端子封装
• 静电放电(ESD)性能经测试符合JESD 22规范
• 2kV人体模式(HBM)
• 1kV充电器件模型(CDM)

• 服务器
• 医疗
• 电信系统
• 计算
• 工业系统
• 高电流电压轨
