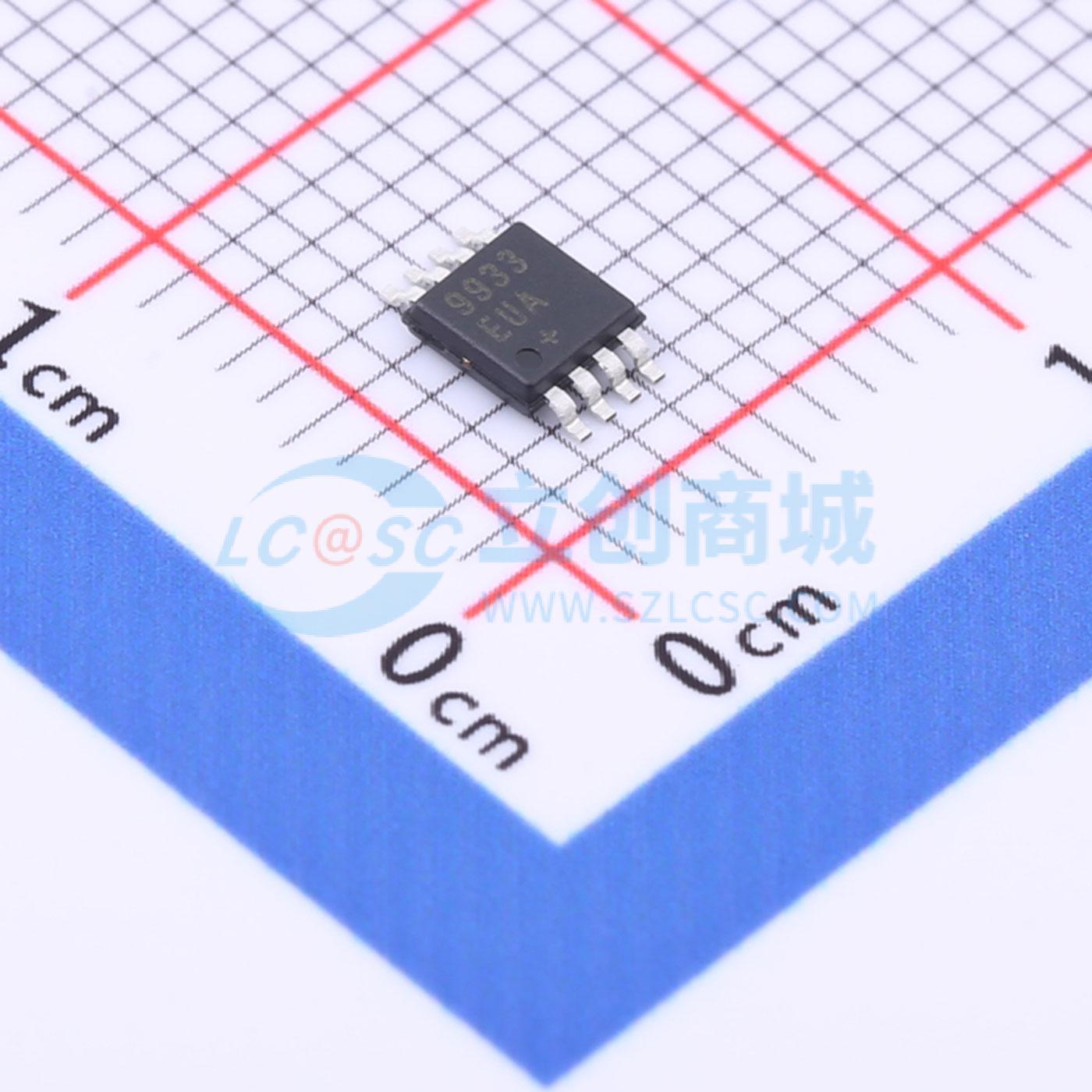

温馨提醒：图片仅供参考，商品以实物为准
MAX9933EUA+T
2MHz至1.6GHz 45dB RF检测控制器和RF检测器
- 描述
- MAX9930-MAX9933 是一系列低成本、低功耗对数放大器，设计用于控制射频功率放大器(PA)和跨阻放大器(TIA)，并检测射频功率水平。这些设备在2MHz到1.6GHz的频率范围内工作，具有45dB的动态范围。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- MAX9933EUA+T
- 商品编号
- C2875443
- 商品封装
- uMAX-8
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
参数完善中
商品概述
MAX9930–MAX9933是低成本、低功耗的对数放大器，旨在控制射频功率放大器（PA）和跨阻放大器（TIA），并检测射频功率电平。这些器件设计用于2MHz至1.6GHz的频率范围。45dB的典型动态范围使该系列对数放大器适用于各种无线和GPON光纤视频应用，如发射机功率测量以及终端设备的接收信号强度指示（RSSI）。与基于二极管检测器的控制器相比，对数放大器提供了更宽的测量范围和更高的精度。在-40℃至+85℃的整个工作温度范围内，可实现出色的温度稳定性。 三种不同输入电压范围的选择无需外部衰减器，从而简化了功率放大器控制环路设计。对数放大器是一种电压测量设备，MAX9930/MAX9933的典型信号范围为-58dBV至-13dBV，MAX9931为-48dBV至-3dBV，MAX9932为-43dBV至+2dBV。 MAX9930–MAX9933需要一个外部耦合电容与射频输入端口串联。这些器件在从关断状态恢复时具有上电延迟功能，将输出（OUT）拉低约2.5μs，以确保控制器输出无毛刺。 MAX9930–MAX9933系列采用8引脚μMAX封装。这些器件在5V电源下的功耗为7mA，关断时的典型关断电流为13μA。
商品特性
- 完整的射频检测功率放大器控制器（MAX9930/MAX9931/MAX9932）
- 完整的射频检测器（MAX9933）
- 多种输入范围
- MAX9930/MAX9933：-58dBV至-13dBV（50Ω端接时为-45dBm至0dBm）
- MAX9931：-48dBV至-3dBV（50Ω端接时为-35dBm至+10dBm）
- MAX9932：-43dBV至+2dBV（50Ω端接时为-30dBm至+15dBm）
- 2MHz至1.6GHz频率范围
- 温度稳定的dB线性响应
- 快速响应：70ns内完成10dB阶跃
- 10mA输出源电流能力
- 低功耗：3V时典型值为17mW
- 典型关断电流为13μA
- 采用小型8引脚μMAX封装
应用领域
- 光纤模块、GPON - CATV三端口复用器的接收信号强度指示（RSSI）
- 低频射频开关键控（OOK）和幅移键控（ASK）应用
- 发射机功率测量与控制
- 无线终端设备的发射信号强度指示（TSI）
- 蜂窝手机（时分多址（TDMA）、码分多址（CDMA）、通用分组无线服务（GPRS）、全球移动通信系统（GSM））
