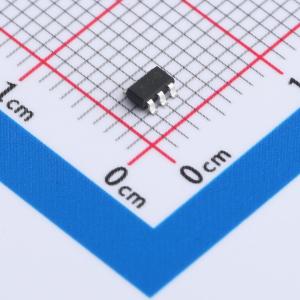

温馨提醒：图片仅供参考，商品以实物为准
SY6288F1ABC
Power/protection Switch - Tape and Reel
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY6288F1/F2是一款超低导通电阻（RDS(ON)）、3A的低损耗功率分配开关，具备限流功能，可保护电源免受过流和短路情况的影响。它集成了过温保护和反向阻断功能。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY6288F1ABC
- 商品编号
- C2875458
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 导通电阻 | 45mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
SY6288F1/F2 是一款超低RDS(ON)、3A低损耗电源分配开关，具有电流限制功能，可保护电源免受过流和短路情况的影响。它集成了过温保护和反向阻断功能。
- 输入电压：2.5V至5.5V
- 极低的功率路径电阻：45mΩ（典型值）
- 3A负载电流能力
- 两种使能极性：SY6288F1ABC：高电平有效，SY6288F2ABC：低电平有效
- 过温关断和自动重试
- 反向阻断（无体二极管）
- 故障标志（OCB）输出用于过流和故障情况
- 可编程电流限制
- 在关断状态下，OUT可以被强制高于IN
- 内置软启动
- 紧凑型封装最小化了板空间：SOT23-6
- 符合RoHS标准且无卤素
- UL认证编号：20160229-E333762
应用领域
- USB 3.1 应用程序
- USB 3G 数据卡
- USB 适配器
- MiniPCI 配件
- USB 充电器
- 公共场所多USB充电器
