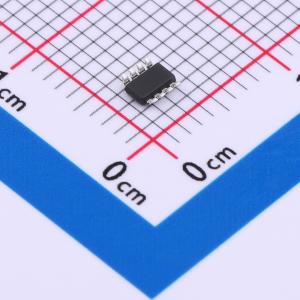

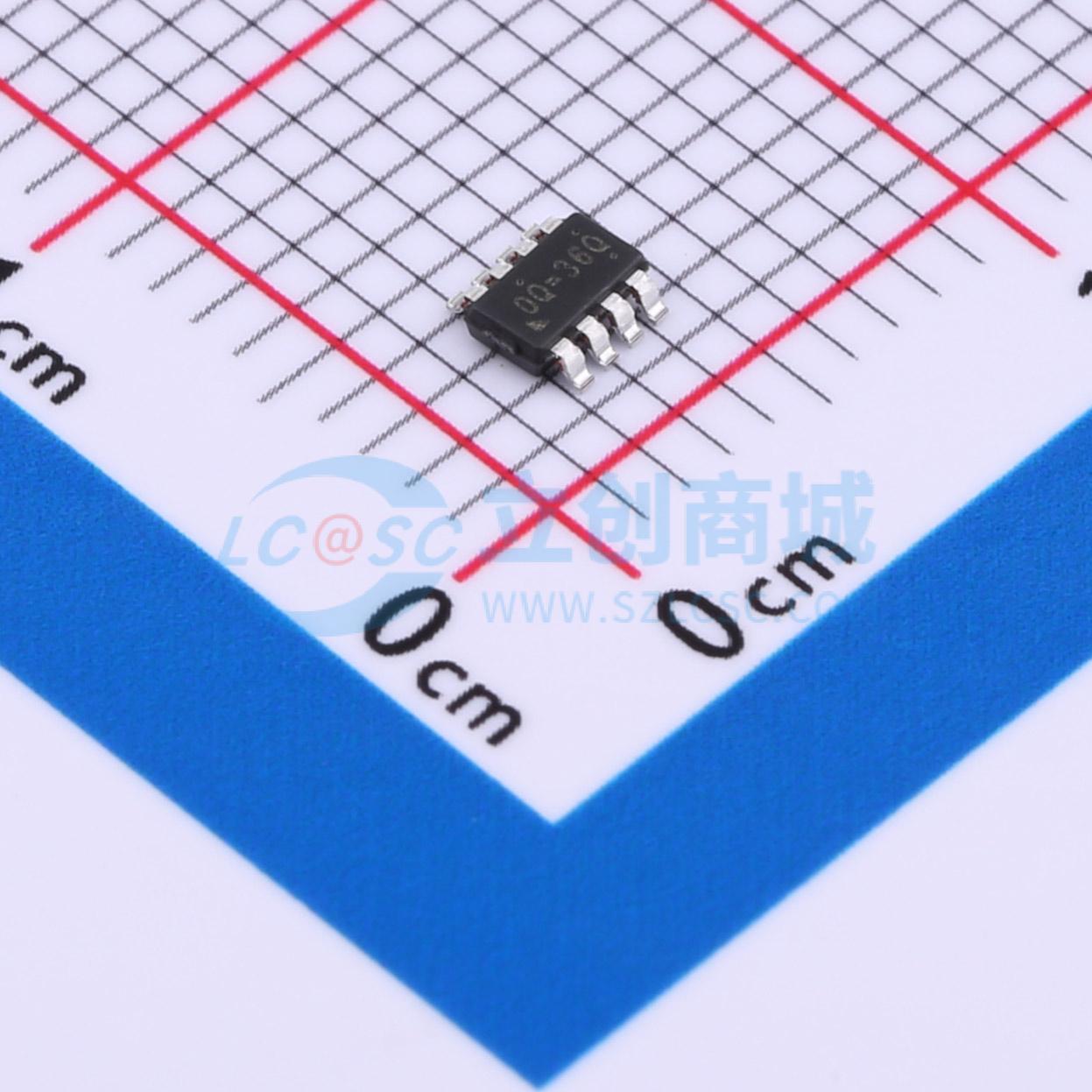

温馨提醒：图片仅供参考，商品以实物为准
RT6217EHGJ8F
24V输入，3A输出，500kHz开关频率的同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT6217E是一款简单易用的3A同步降压DC-DC转换器,输入电压范围为4.5V至24V。该器件采用先进的恒定导通时间(ACOT™)控制架构,提供超快瞬态响应,并且具有低静态电流和多种保护功能,包括过流保护、欠压锁定和过温保护。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6217EHGJ8F
- 商品编号
- C2875474
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~23V | |
| 输出电压 | 791mV~6V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT6217E是一款简单易用的3A同步降压DC-DC转换器，输入电源电压范围为4.5V至24V。该器件内置精确的0.791V参考电压，并集成了低RDS(ON)功率MOSFET，采用TSOT-23-8 (FC)封装，可实现高效率。 RT6217E采用先进恒定导通时间（ACOTTM）控制架构，只需少量外部元件即可提供超快瞬态响应，并能在输入电压、负载和输出电压范围内以近乎恒定的开关频率工作。RT6217E具备模式选择功能。将MODE引脚接地可强制RT6217E进入脉冲跳跃模式，以提高轻载效率。将MODE引脚拉高（即>2V）将强制RT6217E进入连续导通模式（CCM），有助于满足严格的电压调节精度要求。 RT6217E可同时检测两个FET的电流，实现可靠的过流保护。它具有逐周期限流保护功能，可防止器件在输出短路、过流或电感饱和时遭受灾难性损坏。内部软启动功能可防止启动时产生浪涌电流。该器件还具备输入欠压锁定、输出欠压保护和过温保护（热关断）功能，可确保在所有工作条件下安全平稳运行。RT6217E采用TSOT-23-8 (FC)封装。
商品特性
- 内置85mΩ/40mΩ低RDS(ON)功率FET的3A转换器
- 输入电源电压范围：4.5V至24V
- 输出电压范围：0.791V至6V
- 先进恒定导通时间（ACOTTM）控制
- 超快瞬态响应
- 无需外部补偿
- 针对低ESR陶瓷输出电容进行优化
- 0.791V ±1.5%高精度反馈参考电压
- 低静态电流（典型值150μA）
- 高低侧FET均有保护，实现可靠过流保护
- 可选省电模式（PSM）或强制PWM模式
- PSM模式下轻载VOUT纹波降低技术
- 稳定的开关频率（典型值500kHz）
- 内部软启动功能（典型值1500μs）
- 预偏置输出的单调启动
- 输入欠压锁定（UVLO）
- 带打嗝模式的输出欠压保护（UVP）
- 过温保护（OTP）（热关断）
- 使能控制
- 符合RoHS标准且无卤
- 采用TSOT-23-8 (FC)封装
应用领域
- 机顶盒
- 便携式电视
- 接入点路由器
- DSL调制解调器
- 液晶电视
