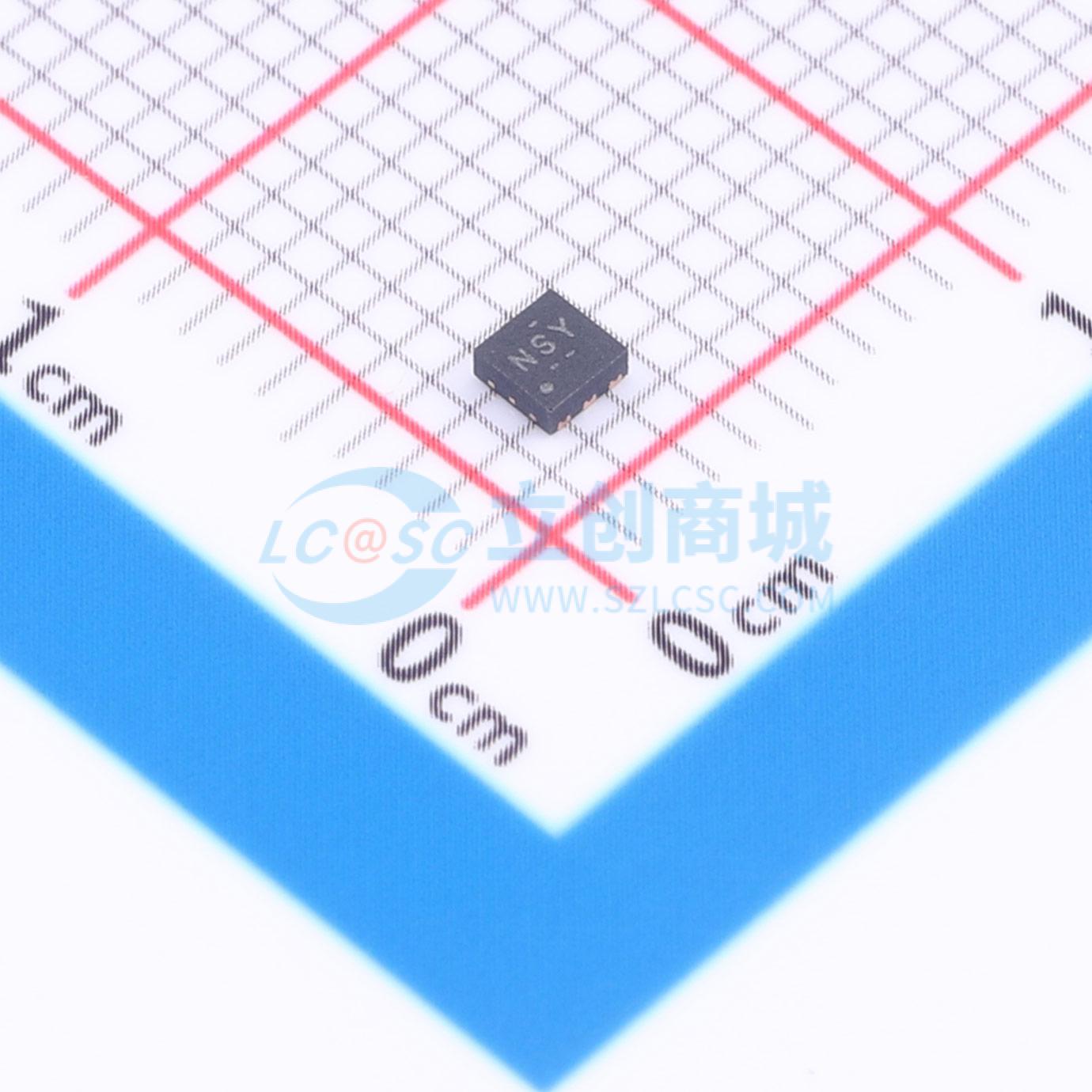

TPS78225QDRVRQ1
具有使能功能的汽车类 150mA、毫微级 IQ、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 500nA、IQ 为 150mA 的汽车类超低静态电流、低压降线性稳压器 6-WSON -40 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS78225QDRVRQ1
- 商品编号
- C2873503
- 商品封装
- WSON-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 2.5V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 40dB@(10Hz) | |
| 压差 | 250mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1uA | |
| 噪声 | 86uVrms | |
| 特性 | 带使能；过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS782xx系列低压差线性稳压器（LDO）具有超低功耗（IQ = 1 μA）和小型化封装（2 mm × 2 mm SON）的优势。 该LDO专为对超低静态电流有严格要求的电池供电应用而设计。TPS782具有超低的IQ（1 μA），非常适合微处理器、存储卡和烟雾探测器。 超低功耗和小型化封装使设计人员能够针对特定应用定制功耗。 TPS782xx系列设计为与德州仪器（TI）的MSP430及其他类似产品兼容。使能引脚（EN）与标准CMOS逻辑兼容。该LDO在输出电容大于1.0 μF时保持稳定。因此，由于采用了小型化封装和可能较小的输出电容，该器件所需的电路板空间极小。TPS782xx系列还具备热关断和限流功能，可在故障条件下保护器件。该器件的工作温度范围为TJ = -40℃至125℃。
商品特性
- 符合汽车应用标准
- 低IQ：1 μA
- 150 mA低压差线性稳压器
- 25℃时低压差：150 mA下为130 mV
- 85℃时低压差：150 mA下为175 mV
- 负载/线路/温度范围内精度为4%
- 采用创新的工厂EEPROM编程，提供固定电压选项（2.5 V、2.7 V、2.8 V和3 V）
- 搭配1 μF陶瓷电容时保持稳定
- 热关断和过流保护
- 使能引脚与CMOS逻辑电平兼容
- 提供DDC（TSOT23 - 5）或DRV（2 mm × 2 mm SON - 6）封装
应用领域
- TI MSP430配套应用
- 具有编程模式的电源轨
