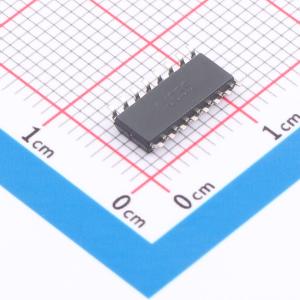

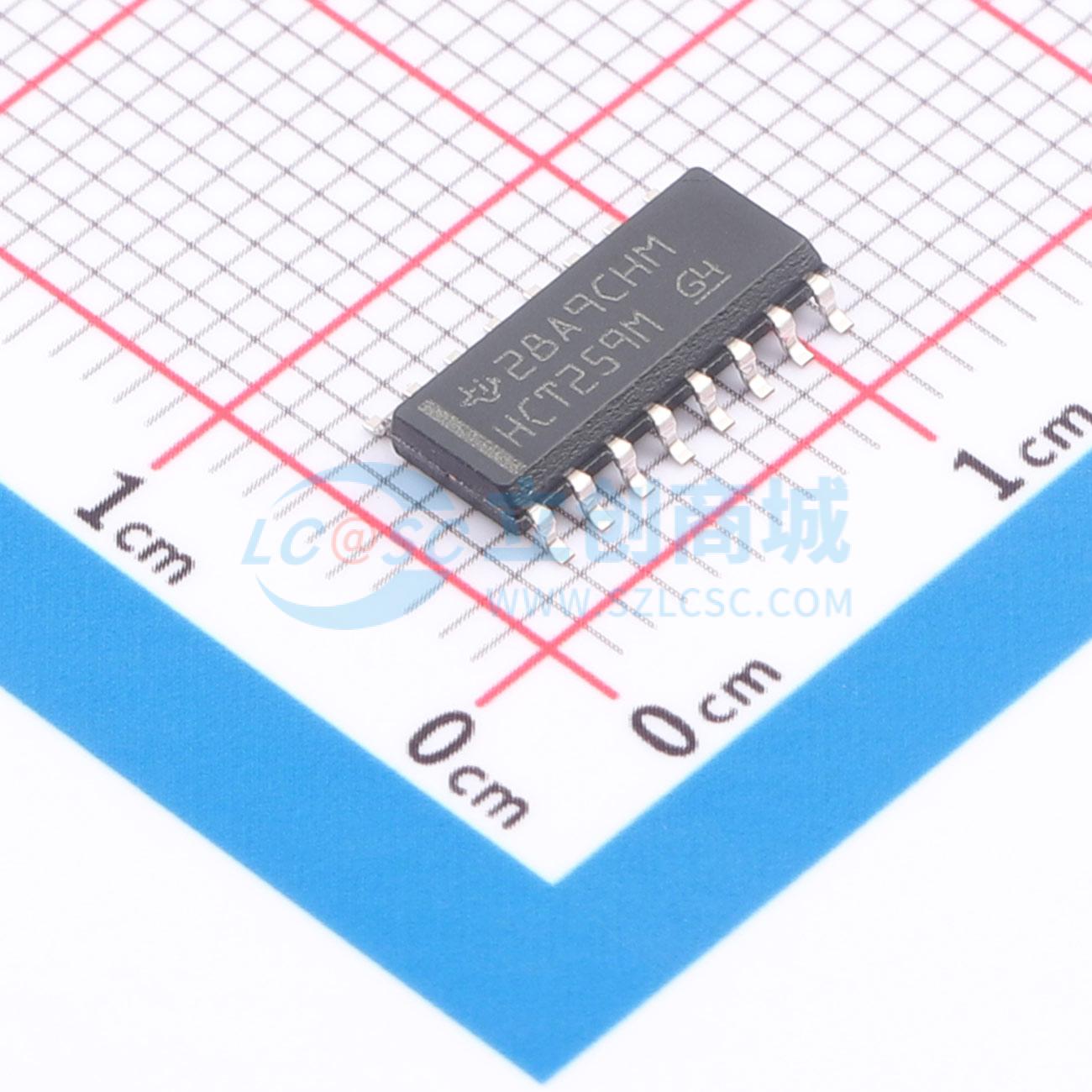

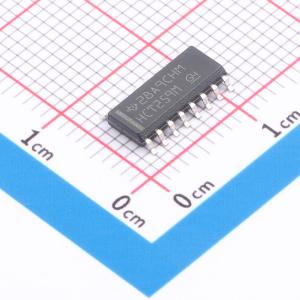

CD74HCT259M96

CDx4HC(T)259高速SMOS逻辑8位可寻址锁存器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CD74HCT259 高速 CMOS 逻辑 8 位可寻址锁存器
品牌名称: TI(德州仪器)
商品型号: CD74HCT259M96
商品编号: C2872154
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.281332克(g)

商品参数

商品概述

CDx4HC(T)259 是具有三个有效工作模式（可寻址锁存器、存储器和 8 线解码器）和一个复位模式的 8 位可寻址锁存器。缓冲输入和输出。四个工作模式。当 VCC = 5V、CL = 15pF、TA = 25℃ 时的传播延迟典型值。扇出（在温度范围内）– 标准输出：10 个 LSTTL 负载总线驱动器输出：15 个 LSTTL 负载。宽工作温度范围： -55℃ 至 125℃。平衡的传播延迟及转换时间。与 LSTTL 逻辑 IC 相比，可显著降低功耗。

HC 类型：工作电压为 2V 至 6V，高抗噪性：当 VCC = 5V 时，NIL = 30%，NIH = VCC 的 30%。

HCT 类型：工作电压为 4.5V 至 5.5V，直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大值），VIH = 2V（最小值），CMOS 输入兼容性，当电压为 VOL, VOH 时，I ≤ 1μA。

The CDx4HC(T)259 8-bit addressable latches are designed for general-purpose storage applications in digital systems. Specific uses include working registers, serial-holding registers, and active-high decoders or demultiplexers. They are multifunctional devices capable of storing single-line data in eight addressable latches and being a 1-of-8 decoder or demultiplexer with active-high outputs.

商品特性

缓冲输入和输出
四个工作模式
当 VCC = 5V、CL = 15pF、TA = 25℃ 时的传播延迟典型值
扇出（在温度范围内）– 标准输出：10 个 LSTTL 负载总线驱动器输出：15 个 LSTTL 负载
宽工作温度范围： -55℃ 至 125℃
平衡的传播延迟及转换时间
与 LSTTL 逻辑 IC 相比，可显著降低功耗
HC 类型：工作电压为 2V 至 6V，高抗噪性：当 VCC = 5V 时，NIL = 30%，NIH = VCC 的 30%
HCT 类型：工作电压为 4.5V 至 5.5V，直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大值），VIH = 2V（最小值），CMOS 输入兼容性，当电压为 VOL, VOH 时，I ≤ 1μA

应用领域

数字系统中的通用存储应用
工作寄存器
串行保持寄存器
高电平有效解码器或多路分解器

	属性	参数值
	商品目录	锁存器
	逻辑类型	可寻址锁存器
	工作电压	4.5V~5.5V
	通道数	8
	传播延迟(tpd)	16ns

	属性	参数值
	系列	74HCT
	工作温度	-55℃~+125℃
	建立时间	17ns
	保持时间	0ns
	静态电流(Iq)	8uA
