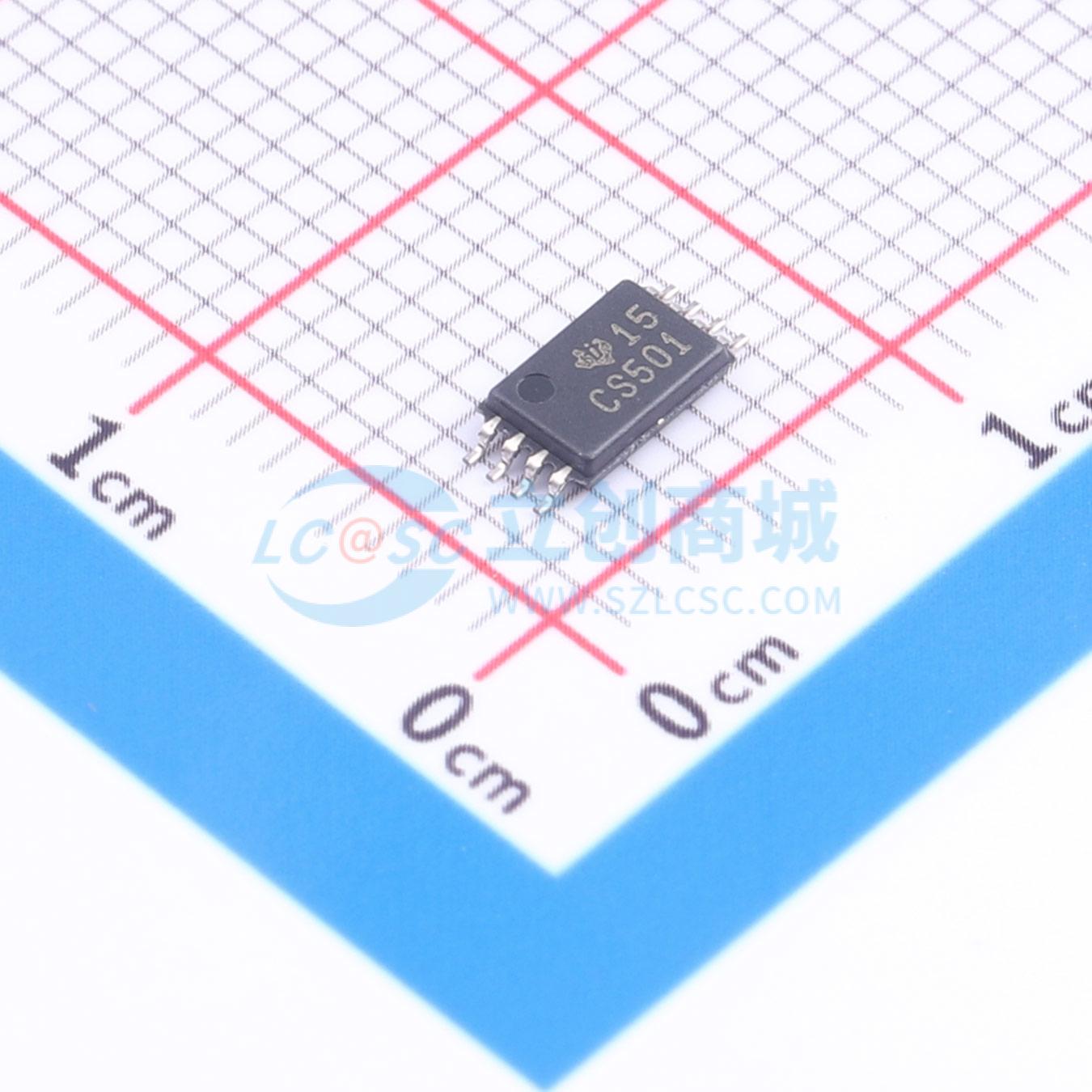

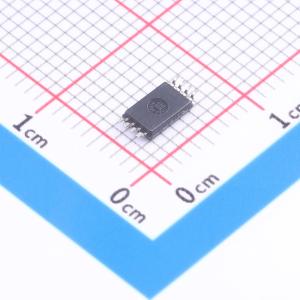

温馨提醒：图片仅供参考，商品以实物为准
CDCS501PWR
CDCS501PWR
- 描述
- CDCS501 具有可选展频时钟的时钟驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CDCS501PWR
- 商品编号
- C2872152
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 108MHz | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
CDCS501是一款具备扩频功能的LVCMOS输入时钟缓冲器，用于降低电磁干扰（EMI）。 该器件旨在解决现代电子设计中常见的EMI问题。 它在输入端接收3.3V LVCMOS信号，并以输入频率为中心对该信号进行小幅度扩频。扩频量可通过3个控制引脚进行选择。功能表中包含了扩频量的详细信息。第4个控制引脚可用于激活或停用扩频时钟发生器。 选择SSC_ON = off仅会关闭扩频时钟发生器。该器件仍会将输入端的LVCMOS信号传输至输出端。此引脚为低电平有效。 宽工作频率范围涵盖了最常用的中频段音频和视频频率。CDCS501在3.3V环境下工作。 其工作温度范围为-40℃至85℃，采用8引脚TSSOP封装。
商品特性
- 属于易于使用的时钟发生器器件系列，可选配扩频时钟（SSC）
- 具备SSC功能的时钟发生器/缓冲器，SSC可通过3个外部引脚控制 - ±0%至±1.5%中心扩频
- 1个外部控制引脚用于SSC开启/关闭选择
- 40 MHz至108 MHz单端LVCMOS输入
- 单3.3V器件电源
- 宽温度范围 – -40℃至85℃
- 8引脚TSSOP封装，占用空间小
应用领域
- 需要通过扩频时钟降低EMI的消费和工业应用
