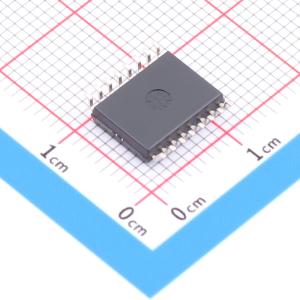

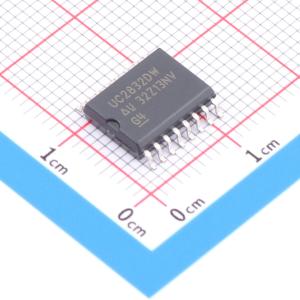

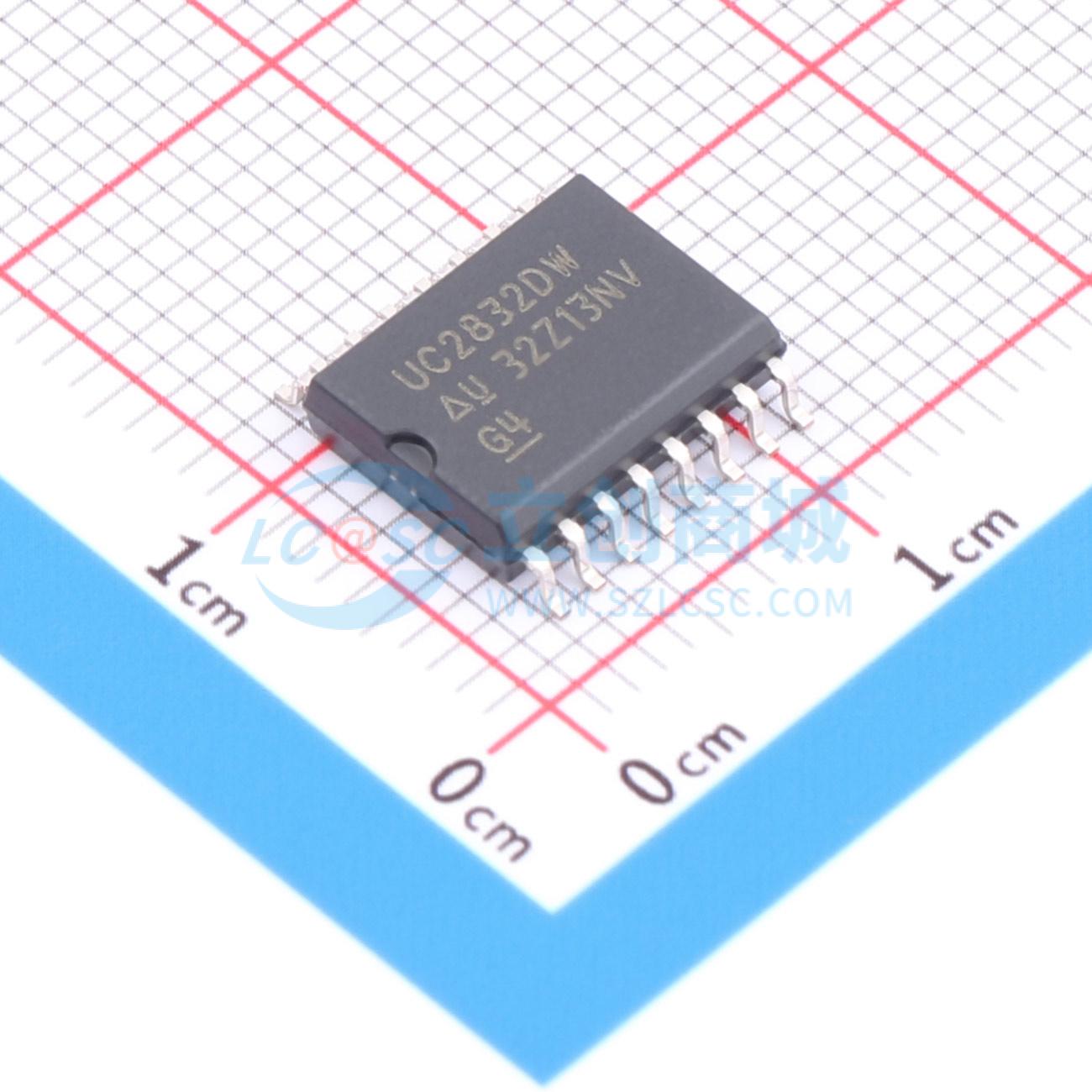

UC2832DW

UC2832和UC3833系列精密线性稳压器包含了极低压差线性稳压器设计所需的所有控制功能。此外，它们采用了一种创新的占空比限流技术，在故障条件下，该技术可在限制外部通晶体管平均功耗的同时提供峰值负载能力。当负载电流达到精确编程的阈值时，门控非稳态定时器启动，以外部可编程的占空比开关稳压器的通器件。在通元件导通期间，输出电流被限制在略高于占空比定时器触发阈值的值。UCx832上的恒流限制是可编程的，以便在通器件导通期间提供更高的峰值电流。通过占空比控制，无需额外的散热片或折返式限流，即可同时满足高初始负载需求和短路保护。此外，如果将定时器引脚接地，占空比定时器将禁用，IC以恒压/恒流调节模式运行。 这些IC包括一个2V（±1%）基准源、误差放大器、欠压锁定（UVLO）和一个具有源极和漏极输出的高电流驱动器，允许使用NPN或PNP外部通晶体管。欠压锁定（UVLO）和热关断功能确保了安全运行。 UC3833系列以低成本的8引脚迷你双列直插式封装提供了该设计的基本功能，而UC2832系列则通过14引脚提供了更高的通用性。封装选项包括塑料封装（后缀为N）或陶瓷封装（后缀为J）。规定的工作温度范围为：商用级（0°C至70°C），订购UC3832/3（N或J）；工业级（-40°C至85°C），订购UC2832/3（N或J）。也提供表面贴装封装。

• 精度为1%的基准源
• 过流检测阈值精度达5%
• 可编程占空比
• 过流保护
• 4.5V至36V工作电压
• 100mA输出驱动，源极或漏极
• 欠压锁定
• 可调节的电流限制与电流检测比率
• 独立的+VIN端子
• 可编程的驱动器电流限制
• 可访问VREF和E/A(+)
• 逻辑电平禁用输入
