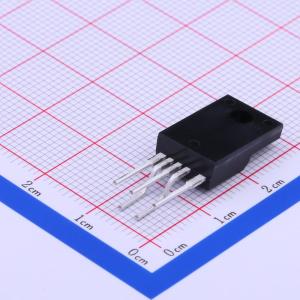

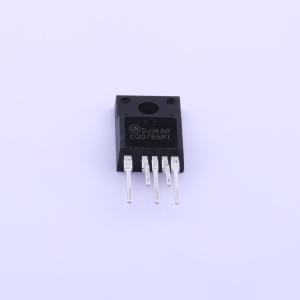

FSCQ0765RTYDTU
FSCQ0765RTYDTU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSCQ0765RTYDTU
- 商品编号
- C327484
- 商品封装
- TO-220F-5(Forming)
- 包装方式
- 托盘
- 商品毛重
- 0.325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~20V | |
| 开关频率 | 20kHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 95% | |
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 工作温度 | -25℃~+85℃@(Ta) |
商品概述
与传统的固定开关频率硬开关转换器相比，准谐振转换器 (QRC) 通常具有更低的电磁干扰 (EMI) 和更高的功率转换效率。因此，QRC 非常适合对噪声敏感的应用，如彩色电视和音频设备。FSCQ 系列的每个产品都集成了脉冲宽度调制 (PWM) 控制器和 SenseFET。该系列专为使用最少外部元件的准谐振离线开关模式电源 (SMPS) 而设计。PWM 控制器集成了固定频率振荡器、欠压锁定、前沿消隐 (LEB)、优化的栅极驱动器、内部软启动、用于环路补偿的温度补偿精确电流源以及自保护电路。与分立 MOSFET 和 PWM 控制器解决方案相比，FSCQ 系列可以降低总成本、减少元件数量、缩小尺寸和减轻重量，同时提高效率、生产率和系统可靠性。这些器件为准谐振开关反激式转换器的经济高效设计提供了基础平台。
商品特性
- 为准谐振转换器 (QRC) 优化
- 先进的突发模式操作，待机功耗低于 1 W
- 逐脉冲电流限制
- 过载保护 (OLP) – 自动重启
- 过压保护 (OVP) – 自动重启
- 异常过流保护 (AOCP) – 锁存
- 内部热关断 (TSD) – 锁存
- 带迟滞的欠压锁定 (UVLO)
- 低启动电流（典型值：25 μA）
- 内部高压 SenseFET
- 内置软启动（20 ms）
- 扩展准谐振开关
应用领域
彩色电视音频放大器
