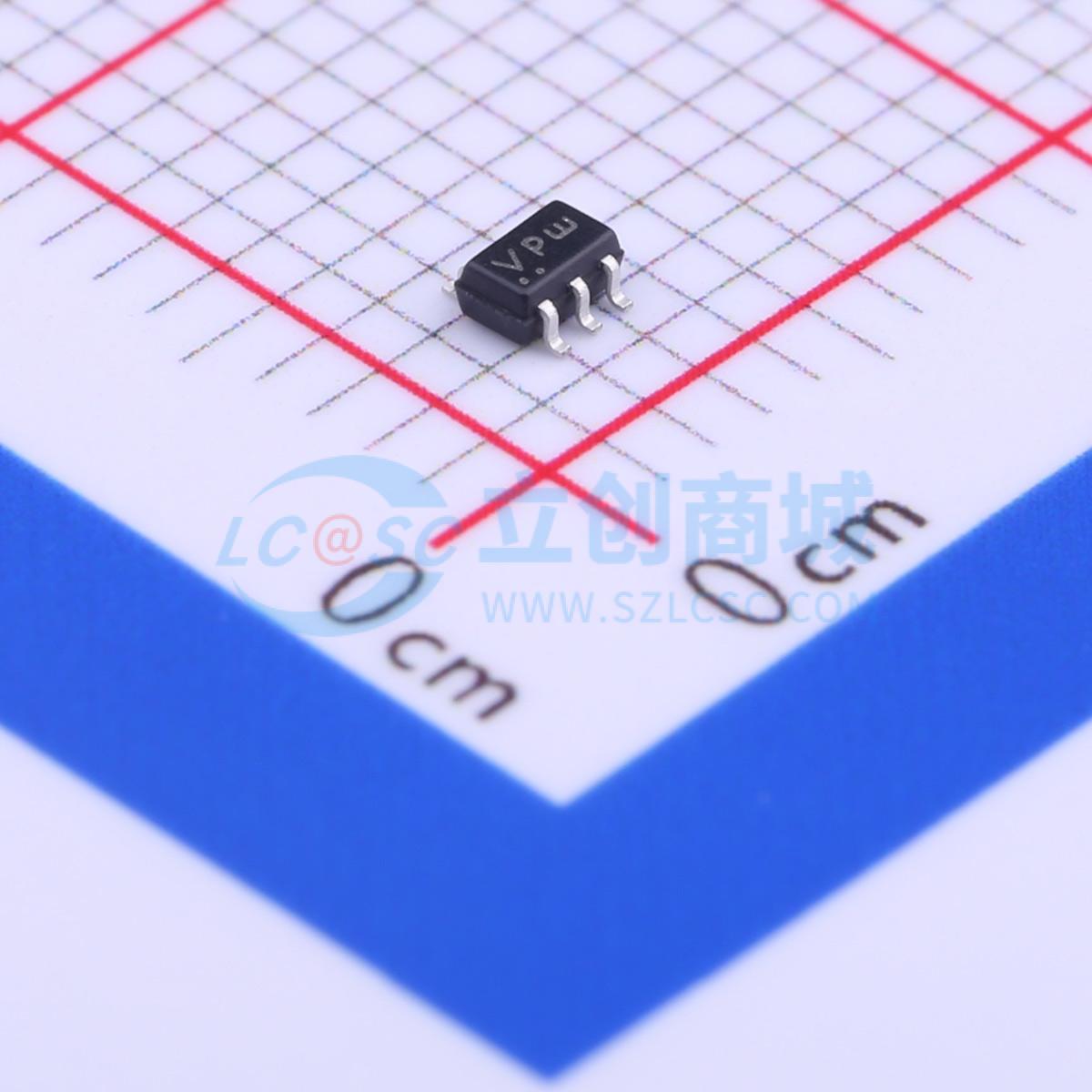

温馨提醒：图片仅供参考，商品以实物为准
MC74VHC1G03DFT1G
单路，两路输入，漏极开路输出或非门
- 描述
- MC74VHC1G03是一款采用硅栅CMOS工艺制造的先进高速CMOS 2输入或非门，具有漏极开路输出。其内部电路由多级组成，包括一个漏极开路输出，可设置输出开关电平
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74VHC1G03DFT1G
- 商品编号
- C327491
- 商品封装
- SC-70
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.5V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.65V | |
| 输出低电平(VOL) | 520mV | |
| 系列 | 74VHC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 过压容忍输入；后驱动保护 |
