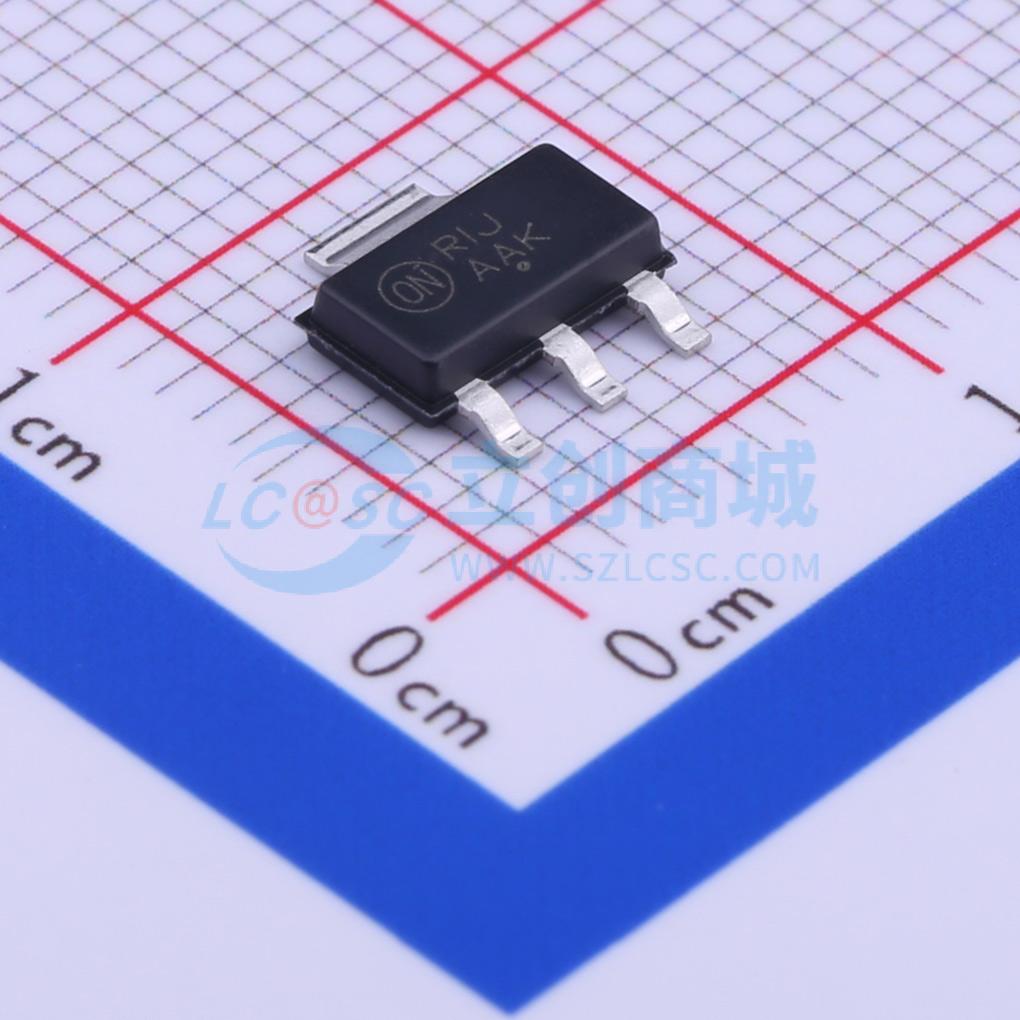

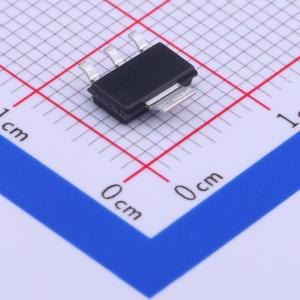

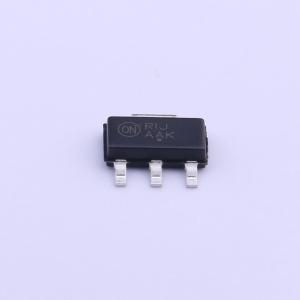

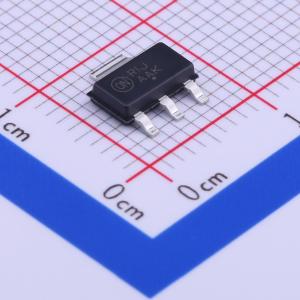

NSI45035JZT1G

可调恒流调节器与LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可调恒流稳压器及LED驱动器45 V, 35~70 mA ±15%, 1.5 W 封装可调恒流稳压器（CCR）是一种简单、经济且坚固的设备，旨在为LED中的电流调节提供成本效益的解决方案（类似于恒流二极管，CCD）。CCR基于自偏置晶体管（SBT）技术，在宽电压范围内调节电流。它设计有负温度系数，以保护LED在极端电压和电流下免受热失控。CCR立即启动，并仅需0.5 V Vak即可达到20%的调节状态。通过在Radj（引脚3）和阴极（引脚4）之间连接一个电阻，可以调整Ireg(SS)至更高的电流。如果不需要调整，Radj引脚也可以保持开路（不连接）。它无需外部组件，可以设计为高侧或低侧稳压器。阳极-阴极高电压等级能够承受汽车、工业和商业标识应用中常见的浪涌。该设备采用热稳定性封装，符合严格的AEC-Q101标准，无铅且符合RoHS标准，使用无卤素模塑化合物，并通过了UL94-V0认证。
品牌名称: onsemi(安森美)
商品型号: NSI45035JZT1G
商品编号: C327510
商品封装: SOT-223-4
包装方式: 编带
商品毛重: 0.202克(g)

商品参数

商品概述

可调恒流稳压器及LED驱动器

45 V, 35~70 mA ±15%, 1.5 W 封装

可调恒流稳压器（CCR）是一种简单、经济且坚固的设备，旨在为LED中的电流调节提供成本效益的解决方案（类似于恒流二极管，CCD）。CCR基于自偏置晶体管（SBT）技术，在宽电压范围内调节电流。它设计有负温度系数，以保护LED在极端电压和电流下免受热失控。

CCR立即启动，并仅需0.5 V Vak即可达到20%的调节状态。通过在Radj（引脚3）和阴极（引脚4）之间连接一个电阻，可以调整Ireg(SS)至更高的电流。如果不需要调整，Radj引脚也可以保持开路（不连接）。它无需外部组件，可以设计为高侧或低侧稳压器。阳极-阴极高电压等级能够承受汽车、工业和商业标识应用中常见的浪涌。该设备采用热稳定性封装，符合严格的AEC-Q101标准，无铅且符合RoHS标准，使用无卤素模塑化合物，并通过了UL94-V0认证。

商品特性

强劲的功率封装：1.5瓦
可调节至70毫安
宽工作电压范围
即时启动电压浪涌抑制 − 保护LED
AEC-Q101认证和PPAP能力，UL94-V0认证
SBT（自偏置晶体管）技术
负温度系数
消除额外的调节需求
NSV前缀适用于汽车及其他需要独特站点和控制变更要求的应用；AEC-Q101认证和PPAP能力
这些设备无铅、无卤素/无BFR且符合RoHS标准

应用领域

汽车：雪佛龙侧镜标记，仪表盘，显示屏及仪表背光，CHMSL，地图灯
空调照明板，显示标识，装饰照明，通道字母照明
开关接触润湿

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	45V
	开关频率	-
	通道数	1
	输出电流	70mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-55℃~+150℃
	恒流精度	15%
