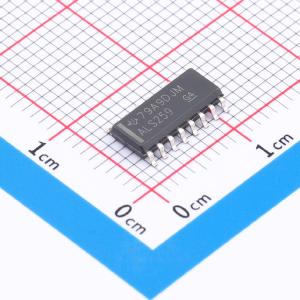

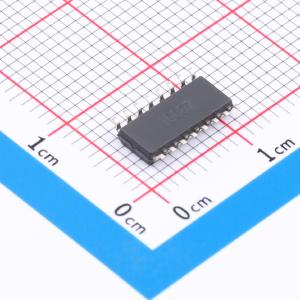

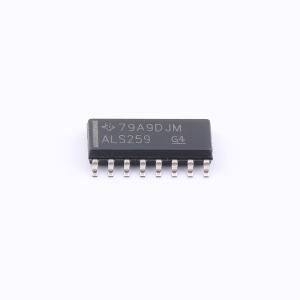

SN74ALS259DR

8位可寻址锁存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ALS259 八路可寻址锁存器
品牌名称: TI(德州仪器)
商品型号: SN74ALS259DR
商品编号: C2871340
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.365克(g)

商品参数

商品概述

这些8位可寻址锁存器设计用于数字系统中的通用存储应用。具体用途包括工作寄存器、串行保持寄存器，以及高电平有效译码器或解复用器。它们是多功能器件，能够在八个可寻址锁存器中存储单线数据，并可作为输出高电平有效的1-8译码器或解复用器。四种不同的工作模式可通过控制清零（CLR）和使能（G）输入进行选择，如功能表所示。在可寻址锁存模式下，数据输入端的数据被写入被寻址的锁存器。被寻址锁存器跟随数据输入变化，所有未被寻址的锁存器保持其原有状态。在存储模式下，所有锁存器保持原有状态，不受数据或地址输入的影响。为了消除锁存器输入错误数据的可能性，地址线变化时G应保持高电平（无效）。在1-8译码或解复用模式下，被寻址输出跟随D输入的电平变化，所有其他输出为低电平。在清零模式下，所有输出为低电平，不受地址和数据输入的影响。SN74ALS259的工作温度范围为0℃ 至 70℃。

商品特性

8位并行输出存储寄存器
可实现带存储的串并转换
异步并行清零
高电平有效译码器
使能/禁止输入简化器件扩展
可扩展为n位应用
四种不同功能模式
封装选项包括塑料小外形(D)封装、陶瓷芯片载体(FK)，以及标准塑料(N)和陶瓷(J) 300-mil DIP封装

应用领域

数字系统通用存储
工作寄存器
串行保持寄存器
高电平有效译码器
解复用器

	属性	参数值
	商品目录	锁存器
	逻辑类型	可寻址锁存器
	工作电压	4.5V~5.5V
	通道数	8
	拉电流(IOH)	0.4mA
	灌电流(IOL)	8mA

	属性	参数值
	传播延迟(tpd)	12ns
	系列	74ALS
	工作温度	0℃~+70℃
	建立时间	15ns
	保持时间	0ns
