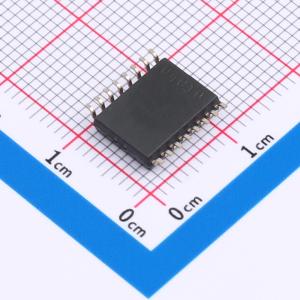

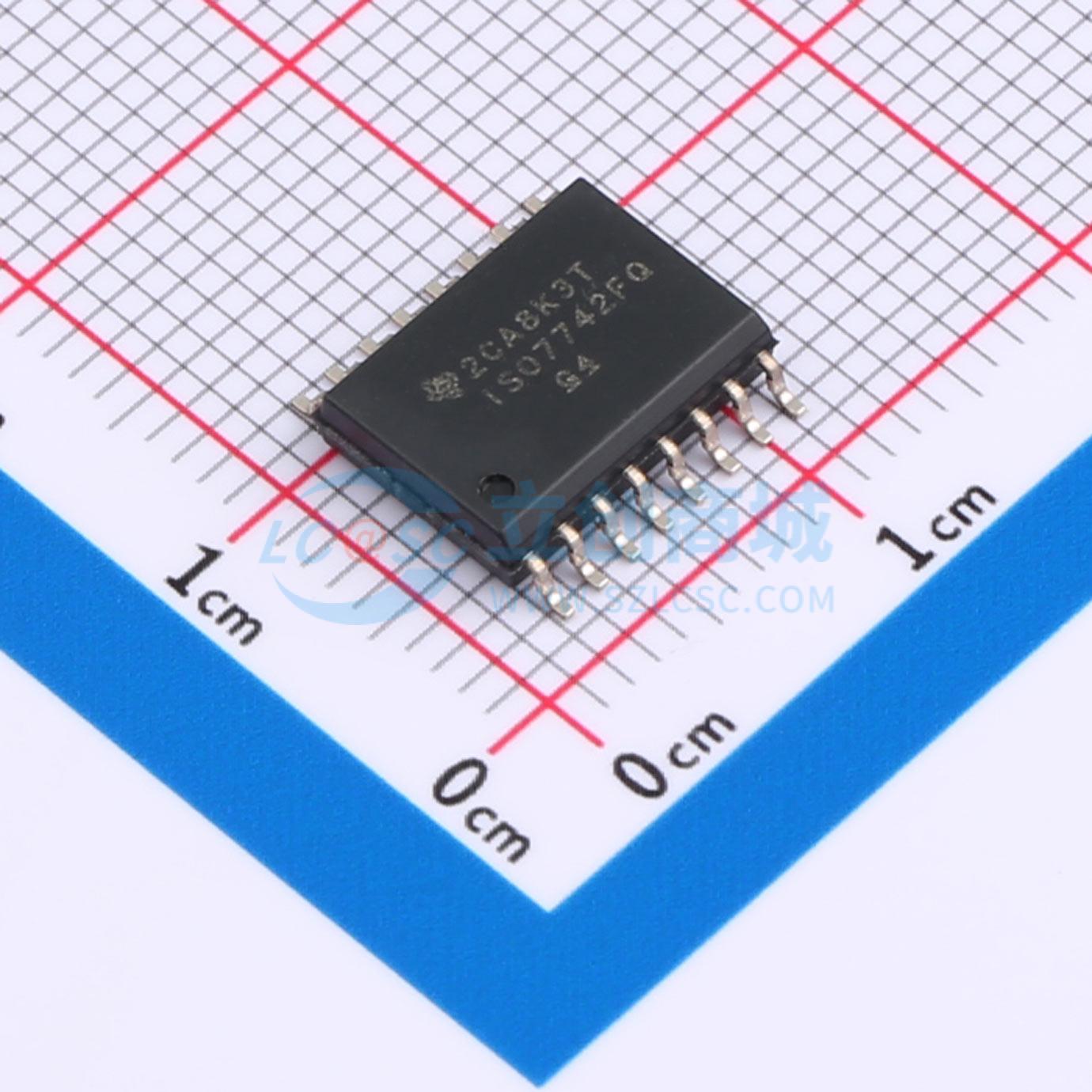

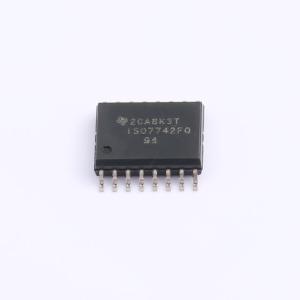

ISO7742FQDWQ1

EMC性能优异的增强型高速四通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO7742-Q1 EMC 性能优异的汽车类四通道、2/2、增强型数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7742FQDWQ1
商品编号: C2870657
商品封装: SOIC-16
包装方式: 管装
商品毛重: 1.05克(g)

商品参数

商品概述

ISO774x-Q1器件是高性能四通道数字隔离器，可提供符合UL 1577的5000VRMS（DW封装）和3000VRMS（DBQ封装）隔离额定值。该系列器件具有符合VDE、CSA、TUV和CQC标准的增强型隔离额定值。在隔离CMOS或LVCMOS数字I/O时，ISO774x-Q1器件可提供高电磁抗扰度和低辐射，并具备低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO₂) 绝缘栅相隔离。该器件配有使能引脚，可用于将多主驱动应用中的相应输出置于高阻抗状态，也可用于降低功耗。ISO7740-Q1器件具有四条全部同向的通道，ISO7741-Q1器件具有三条正向通道和一条反向通道，而ISO7742-Q1器件具有两条正向通道和两条反向通道。如果输入功率或信号出现损失，不带后缀F的器件默认输出高电平，带后缀F的器件默认输出低电平。与隔离式电源结合使用时，该器件有助于防止数据总线或者其他电路中的噪声电流进入本地接地端，进而干扰或损坏敏感电路。凭借创新型芯片设计和布局技术，ISO774x-Q1器件的电磁兼容性得到了显著增强，可轻松满足系统级ESD、EFT、浪涌和辐射方面的合规性。ISO774x-Q1系列器件采用16引脚SOIC和QSOP封装。

商品特性

符合汽车类应用
具有符合AEC-Q100标准的下列特性：
- 器件温度等级1：环境工作温度范围为 -40°C至125°C
- 信号传输速率：高达100Mbps
宽电源电压范围：2.25V至5.5V
2.25V至5.5V电平转换
默认输出高电平和低电平选项
低功耗，电流典型值为1.5mA/通道（1Mbps时）
低传播延迟：典型值为10.7ns（由5V电源供电）
高CMTI：±100kV/μs（典型值）
优异的电磁兼容性(EMC)
- 系统级ESD、EFT和浪涌抗扰性
- 低辐射
隔离栅寿命：>40年
宽体SOIC (DW-16) 和QSOP (DBQ-16) 封装选项
安全相关认证：
- DIN V VDE V 0884-11:2017-01
- UL 1577组件认证计划
- CSA组件验收通知5A、IEC 60950-1和IEC60601-1终端设备标准
- 符合GB4943.1-2011的CQC认证
- 符合EN 60950-1和EN 61010-1的TUV认证
- 除DBQ-16封装器件的CQC认证外，所有认证均已完成

应用领域

混合动力电动汽车
电机控制
电源
光伏逆变器
医疗设备

优惠活动

7.2折起

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	2
	最大数据速率	100Mbps
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.25V~5.5V
	工作电压(VCCB)	2.25V~5.5V
	传播延迟(tpd)	10.7ns
