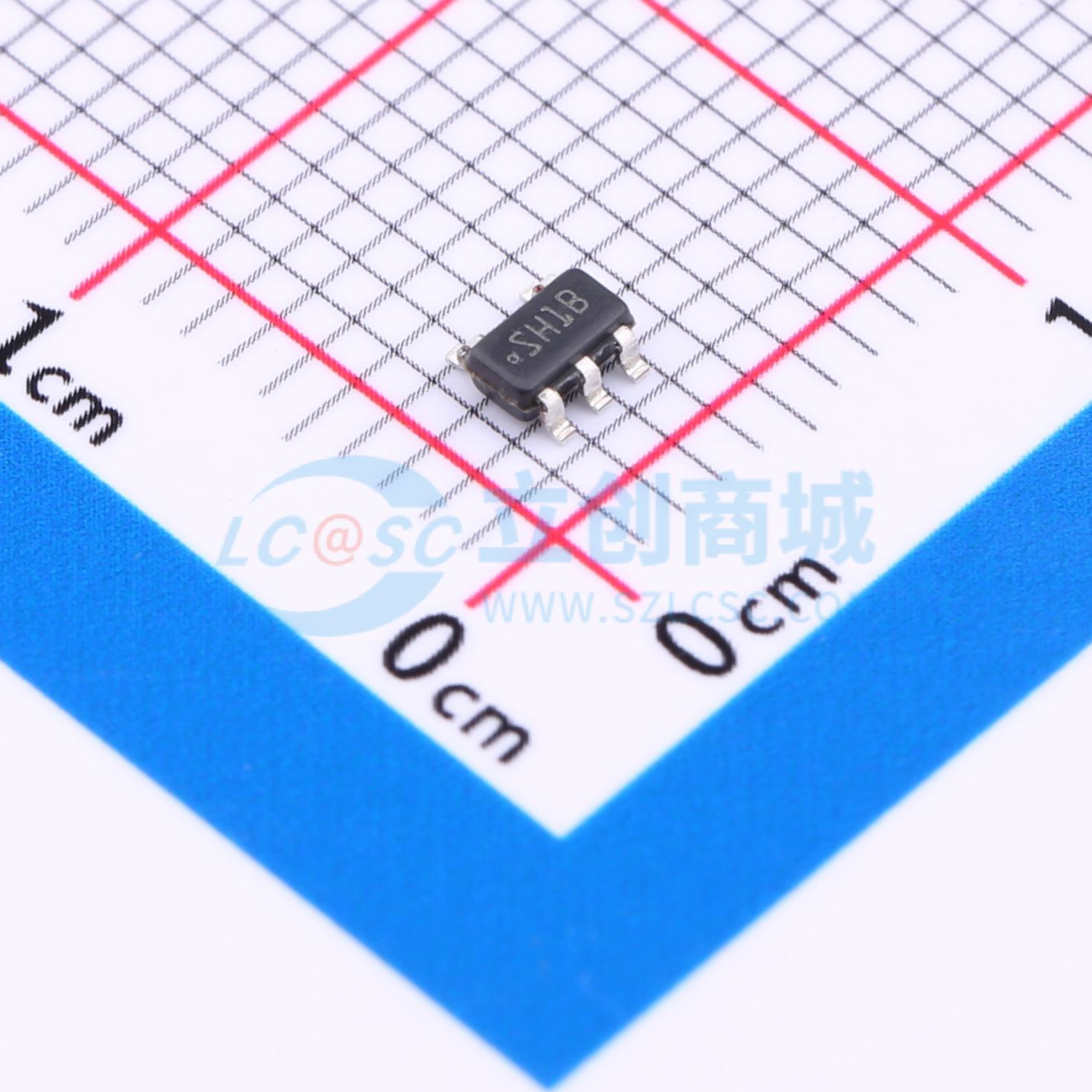

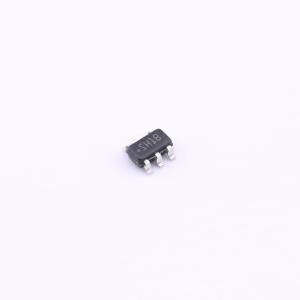

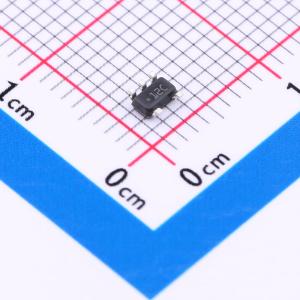

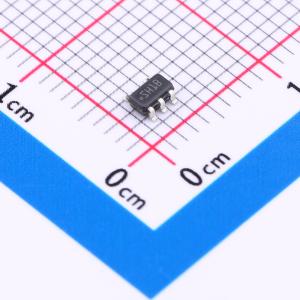

温馨提醒：图片仅供参考，商品以实物为准
LMR62014XMFE/NOPB
LMR62014 20V 1.4A升压稳压器
- 描述
- LMR62014是一款采用SOT-23封装的SIMPLE SWITCHER 20V输出电压、1.4A升压稳压器。输入电压范围为2.7V至14V,开关频率为1.6MHz,静态电流小于1μA。适用于从3.3V、5V和12V电源轨的升压转换,广泛应用于嵌入式系统、LCD显示器和LED应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR62014XMFE/NOPB
- 商品编号
- C2869151
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~14V | |
| 输出电压 | 3V~20V | |
| 输出电流 | 1.4A | |
| 开关频率 | 1.6MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LMR62014 是一款工作于 1.6 MHz 固定频率的电流模式升压转换器，可在宽输入电压范围内实现快速瞬态响应，并具有逐脉冲电流限制保护功能。由于可以采用 SOT-23 封装（得益于内部 1.4 A 开关极低的功率损失），加之使用了小型电感器和电容器，因此造就了高功率密度。LMR62014 能提供大于 90%的占空比，从而使其非常适合实现高达 20 V 的升压应用。此类器件具有一个逻辑电平关断引脚，该引脚可用于降低静态电流以延长电池寿命。保护通过逐周期电流限制和热关断电路来提供。内部补偿可简化设计并减少组件数量。
商品特性
- 输入电压范围：2.7 V 至 14 V
- 输出电压高达 20 V
- 开关电流高达 1.4 A
- 1.6 MHz 开关频率
- 低停机静态电流 (Iq)：<1 μA
- 逐周期电流限制
- 内部补偿
- SOT23-5 封装 (2.92×2.84×1.08 mm)
- 得到 WEBENCH Power Designer 工具的全面支持
应用领域
- 从 3.3 V、5 V 和 12 V 电源轨的升压转换
- 空间受限型应用
- 嵌入式系统
- LCD 显示器
- LED 应用
