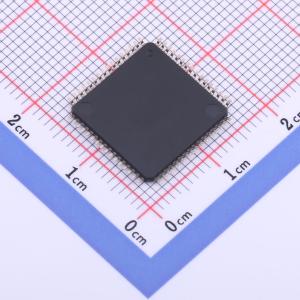

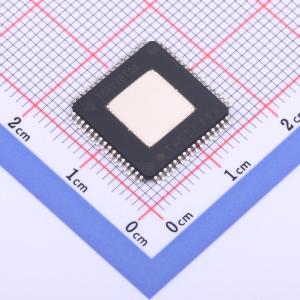

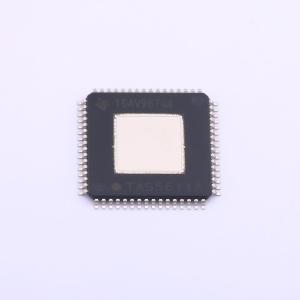

温馨提醒：图片仅供参考，商品以实物为准
TAS5611APHDR
125W立体声/250W单声道纯路径高清模拟输入功率级
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TAS5611A 125W 立体声、250W 单声道、16V 至 34.1V 电源电压、模拟输入 D 级音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TAS5611APHDR
- 商品编号
- C2867294
- 商品封装
- HTQFP-64(14x14)
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 250Wx1@2Ω | |
| 工作电压 | 16V~34.1V | |
| 总谐波失真+噪声(THD+N) | 0.03% |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 信噪比 | 100dB | |
| 输入类型 | 差分；单端 | |
| 电源纹波抑制比(PSRR) | 80dB | |
| 效率 | 90% | |
| 输入通道数 | 4个单端输入 |
商品概述
TAS5611A是一款高性能模拟输入D类放大器，集成了闭环反馈技术（即PurePath™ HD），能够在单32.5V电源下驱动4至8Ω扬声器，实现高达125W（1）的立体声输出。 PurePath™ HD技术可实现传统AB类放大器的性能水平（总谐波失真<0.03%），同时具备传统D类放大器的电源效率。 与传统D类放大器不同，只有当输出电平进入削波状态时，失真曲线才会上升。 PurePath™ HD技术可降低静态损耗，使器件效率更高。
商品特性
- 启用PurePath™ HD的集成反馈功能具备以下特点：
- 信号带宽高达80kHz，可处理高清信号源的高频内容
- 在4Ω负载、1W功率下，总谐波失真超低，仅为0.03%
- 在所有频率下总谐波失真平稳，声音自然
- 电源抑制比为80dB（BTL，无输入信号），信噪比达100dB（A加权）
- 启动时无咔嗒声和噗噗声
- 引脚与TAS5630、TAS5615和TAS5613兼容
- 通过不同的贴片选项，同一PCB板上可实现多种配置：
- 单声道并联桥接负载（PBTL）
- 立体声桥接负载（BTL）
- 2.1声道单端立体声对和桥接负载低音炮
- 总谐波失真加噪声为10%时的总输出功率：
- 单声道PBTL配置下，2Ω负载时为250W
- 立体声BTL配置下，4Ω负载时每声道为125W
- 总谐波失真加噪声为1%时，BTL配置下的总输出功率：
- 立体声3Ω负载时为130W
- 立体声4Ω负载时为105W
- 立体声6Ω负载时为70W
- 立体声8Ω负载时为55W
- 采用60mΩ输出MOSFET的功率级效率>90%
- 具备自保护设计（包括欠压、过温、削波和短路保护），并能进行错误报告
- 采用推荐的系统设计时，符合电磁干扰标准
- 具备散热增强型封装选项：
- PHD（64引脚QFP）
应用领域
- 家庭影院系统
- AV接收器、DVD/蓝光接收器
- 迷你组合音响系统
- 有源扬声器和低音炮
