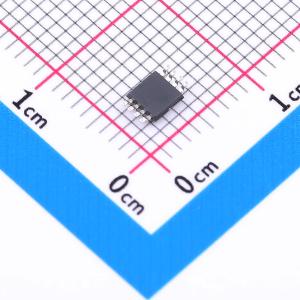

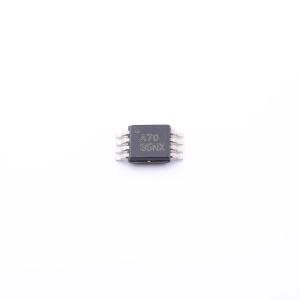

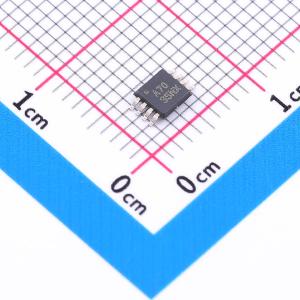

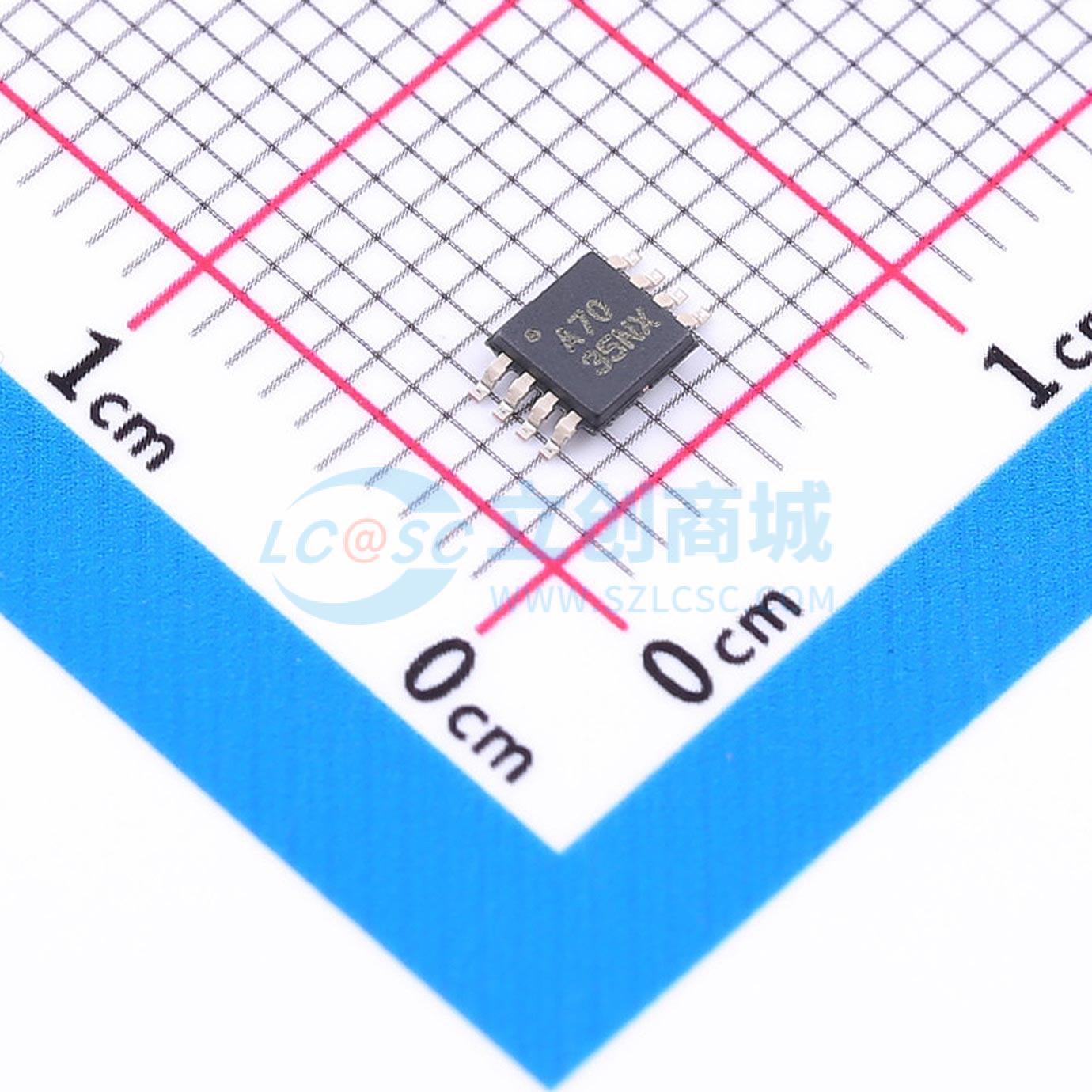

INA170EA/250

描述: INA170 2.7V 至 60V、双向、400kHz 可变增益电流感应放大器
品牌名称: TI(德州仪器)
商品型号: INA170EA/250
商品编号: C2867076
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.105266克(g)

商品参数

商品概述

INA170是一款高端双向电流检测放大器，具有宽输入共模电压范围、低静态电流和微型MSOP - 8封装的特点。通过输出偏置实现双向电流测量。偏置电压电平由外部电阻和电压基准设置。这使得INA170在使用单电源时能够测量双向检测电流。输入共模电压和电源电压相互独立。在+2.7V至+40V的任何电源电压下，输入电压范围为+2.7V至+60V。低至10μA的输入偏置电流对检测电流的误差影响极小。 INA170将差分输入电压转换为电流输出。该电流在外部负载电阻上产生电压，可设置1至100以上的任意增益。 INA170采用MSOP - 8封装，规定的工作温度范围为扩展工业温度范围 - 40°C至+85°C，可在 - 55°C至+125°C的温度范围内工作。

商品特性

完整的双向电流测量电路
宽电源电压范围：2.7V至40V
与电源无关的共模电压：2.7V至60V
电阻可编程增益设置
低静态电流：75μA（典型值）
MSOP - 8封装

应用领域

电流检测：汽车、电话、计算机、电源系统、测试、通用仪器仪表
便携式和电池备份系统
电池充电器
手机电源管理

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	2.7V~60V
	带宽	400kHz
	输入偏置电流(Ib)	10uA
	输入失调电压(Vos)	200nV
	工作温度	-40℃~+85℃

	属性	参数值
	差分电压	-40V~+2V
	最大电源宽度(Vdd-Vss)	40V
	单电源	2.7V~40V
	静态电流(Iq)	75uA
	输入失调电压温漂(Vos TC)	1uV/℃
	共模抑制比(CMRR)	120dB
