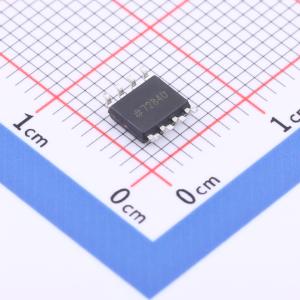

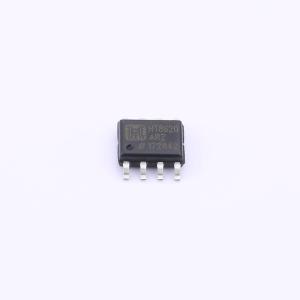

温馨提醒：图片仅供参考，商品以实物为准
HT8620ARZ
低功耗仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT8620是一款低成本、高精度的仪表放大器，仅需一个外部电阻即可设置增益，采用DIP封装，比分立设计体积更小，且功耗更低（最大电源电流仅1.3 mA）。HT8620具有高精度，最大非线性度为40 ppm，最大失调电压低至50 μV，失调漂移为0。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT8620ARZ
- 商品编号
- C2858916
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 共模抑制比(CMRR) | 110dB | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电压(Vos) | 50uV | |
| 增益带宽积(GBP) | 120kHz | |
| 压摆率(SR) | 0.75V/us | |
| 输出电流 | 18mA | |
| 静态电流(Iq) | 900uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 9nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 300pA | |
| 输入失调电流温漂(Ios TC) | 1.5pA/℃ | |
| 双电源(Vee ~ Vcc) | -18V~-2.3V；2.3V~18V | |
| 稳定时间 | 15us |
商品概述
HT8620是一款低成本、高精度的仪表放大器，仅需一个外部电阻即可设置增益。它采用DIP封装，比分立设计更小，且功耗更低（最大电源电流仅1.3 mA）。其具有最高40 ppm的高精度、最大50 μV的低失调电压和最大0.6 μV/℃的失调漂移，非常适合用于精密数据采集系统，如称重秤和传感器接口。此外，HT8620的低噪声、低输入偏置电流和低功耗特性使其非常适用于医疗应用，如心电图和无创血压监测仪。
商品特性
- 易于使用：通过一个外部电阻设置增益（增益范围为1至10,000）
- 宽电源电压范围（±2.3 V至±18 V）
- 性能优于三运放仪表放大器设计
- 提供8引脚DIP和SOIC封装
- 低功耗，最大电源电流1.3 mA
- 出色的直流性能（B级）：最大输入失调电压50 μV；最大输入失调漂移0.6 μV/℃；最大输入偏置电流1.0 nA；最小共模抑制比100 dB（G = 10）
- 低噪声：1 kHz时输入电压噪声为9 nV/√Hz；0.1 Hz至10 Hz频段的峰 - 峰值噪声为0.28 μV
- 出色的交流特性：带宽120 kHz（G = 100）；建立时间至0.01%为15 μs
应用领域
- 称重秤
- 心电图和医疗仪器
- 传感器接口
- 数据采集系统
- 工业过程控制
- 电池供电和便携式设备
