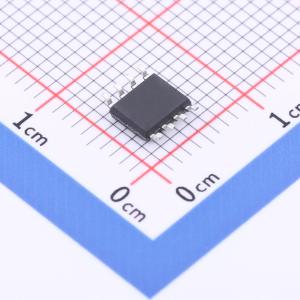

HT65LBC184ARZ
低功耗RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有TVS能力的差分收发器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT65LBC184ARZ
- 商品编号
- C2858917
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热关断保护；过流保护 |
商品概述
HT65LBC184A 是一款用于 RS-485 和 RS-422 通信的低功耗收发器。该集成电路包含一个驱动器和一个接收器。其驱动器压摆率不受限制，可实现高达 500Kbps 的传输速率。当驱动器被禁用时，无论处于空载还是满载状态，这些收发器的电源电流消耗在 120μA 到 500μA 之间。所有器件均采用单 5V 电源供电。驱动器具有短路电流限制功能，并通过热关断电路进行保护，以防止过度的功耗，该电路会将驱动器输出置于高阻态。接收器输入端具有失效安全特性，可在输入开路时保证输出为逻辑高电平。HT65LBC184A 专为半双工应用而设计。
商品特性
- 针对 RS-485/RS-422 I/O 引脚提供扩展的 ±15kV ESD 保护
- 低静态电流：300μA
- -7V 至 +12V 的共模输入电压范围
- 三态输出
- 30ns 传播延迟，5ns 偏斜
- 提供全双工和半双工版本
- 采用单 5V 电源供电
- 允许总线上最多挂载 32 个收发器
- 数据速率：500Kbps
- 为驱动器提供过载保护的电流限制和热关断功能
