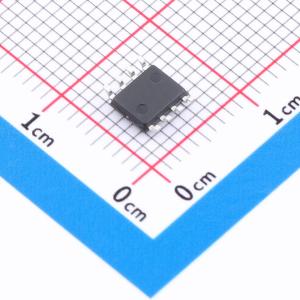

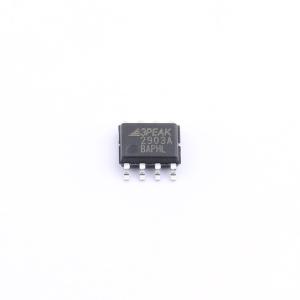

温馨提醒：图片仅供参考，商品以实物为准
LM2903AL1-SR
36V低功耗比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该系列器件由单个单片衬底上的单/双/四独立单电源或双电源电压比较器组成。即使在单电源供电时，共模输入电压范围也包含地，且低电源电流消耗使这些比较器适用于电池供电。这些类型设计为可直接与TTL和CMOS接口。电流消耗与电源电压无关。输出可连接到其他集电极开路输出以实现线与关系。所有器件的工作温度范围为 -40℃ 至 125℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LM2903AL1-SR
- 商品编号
- C2858966
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 输入失调电压(Vos) | 6mV | |
| 输入偏置电流(Ib) | 1nA | |
| 静态电流(Iq) | 300uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~36V | |
| 功能特性 | ESD保护 |
商品概述
该系列器件由单路、双路或四路独立的单电源或双电源电压比较器组成，集成于单一单片衬底上。其共模输入电压范围包含地电位，即使在单电源供电下工作也是如此。低功耗电源电流消耗使其适用于电池供电应用。这些型号设计用于直接与TTL和CMOS接口。电流消耗与电源电压无关。输出端可连接至其他集电极开路输出，以实现线与逻辑关系。所有器件的工作温度范围均为-40°C至125°C。
商品特性
- 宽单电源电压范围或双电源供电：+2.5 V至+36 V或±1.25 V至±18 V
- 极低的电源电流（150 μA/通道）
- 低输入偏置电流：1 nA（最大值）
- 低失调电压：±6.0 mV（最大值）
- 输入共模电压范围包含地电位
- 内部差分输入电压范围等于电源电压
- 低输出饱和电压
- 工作温度范围：-40°C至125°C
- ESD等级：4-kV HBM，2-kV CDM
应用领域
- 高速线路或数字线路接收器
- 高速采样电路
- 峰值与过零检测器
- 阈值检测器/鉴频器
- 接地或电源线检测
