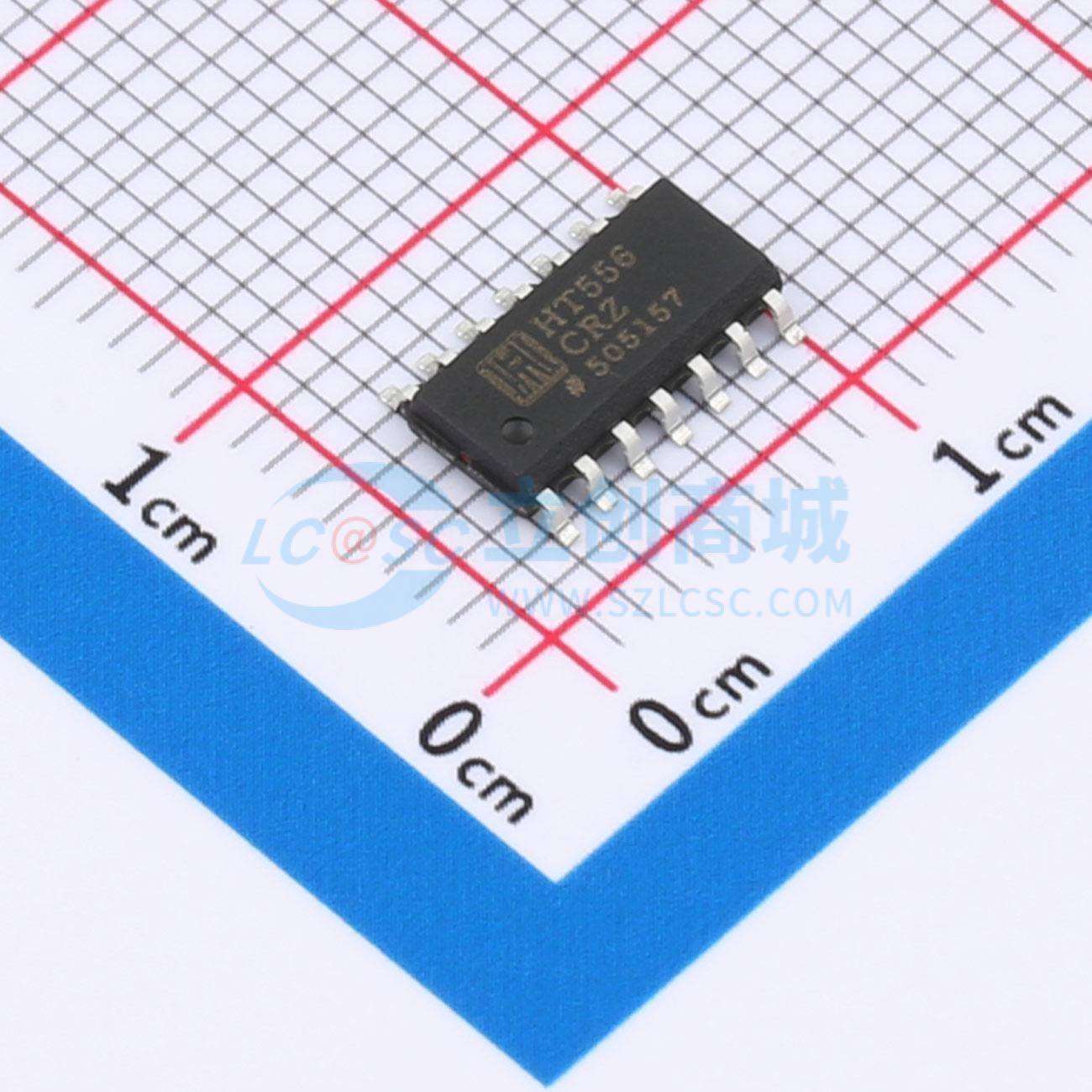

温馨提醒：图片仅供参考，商品以实物为准

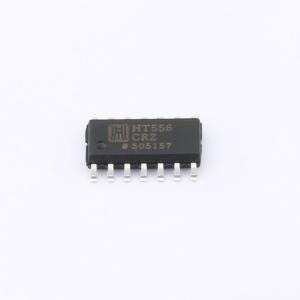

HT556CRZ
HT556CRZ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双LinCMOS定时器：极低的功耗- 1mw类型在VDD = 5vd能够在稳定的模式下运行，CMOS输出能够在轨道上摆动，高输出电流能力- Sink 100ma类型-源10ma类型的输出完全兼容CMOS, TTL和mossdlow电源电流减少输出过渡期间的峰值，单电源操作从2v到15v
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT556CRZ
- 商品编号
- C2858919
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.214克(g)
商品参数
参数完善中
商品概述
HT555C 和 HT556C 是 CMOS RC 定时器，与标准 SE/NE 555/556 和 355 定时器相比，提供了显著改进的性能，同时在大多数应用中可以直接替代这些设备。改进的参数包括低供电电流、宽工作电压范围、低阈值、触发和复位电流，在输出转换期间不会产生电源电流的短路现象、更高的频率性能以及不需要解耦控制电压即可稳定工作。
具体来说，HT555C 和 HT556C 是能够产生精确时间延迟或频率的稳定控制器。HT556C 是双 HT555C，两个定时器独立工作，仅共享 V+ 和 GND。在单稳态模式下，每个电路的脉冲宽度由一个外部电阻和电容精确控制。作为振荡器的无稳态运行时，自由运行频率和占空比都由两个外部电阻和一个电容精确控制。与常规的双极型 SE/NE 555/556 设备不同，控制电压端子不需要用电容进行解耦。电路通过下降（负）波形触发和复位，输出反相器可以提供足够大的电流来驱动 TTL 负载，或者提供最小偏移以驱动 CMOS 负载。
商品特性
- 在大多数情况下与 SE/NE 555/556 或 TLC555/556 完全等效
- 低电源电流 - HT555C：60μA，HT556C：120μA
- 极低的输入电流：20pA
- 高速运行：1MHz
- 保证电源电压范围：2V 至 18V
- 温度稳定性：0.005
- 正常复位功能 - 输出转换期间不会对电源产生短路
- 可以使用比普通 555/556 更高阻抗的定时元件，以实现更长的 RC 时间常数
- 定时范围从微秒到小时
- 可在无稳态和单稳态模式下工作
- 可调占空比
- 高输出源/汇驱动器可驱动 TTL/CMOS
- 输出具有非常低的偏移，高电平和低电平
- 无铅（符合 RoHS 标准）
应用领域
- 精确定时
- 脉冲生成
- 顺序定时
- 时间延迟生成
- 脉冲宽度调制（PWM）控制器
- 脉冲位置调制
- 缺脉检测器
