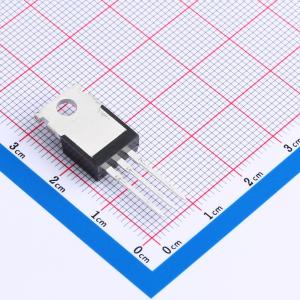

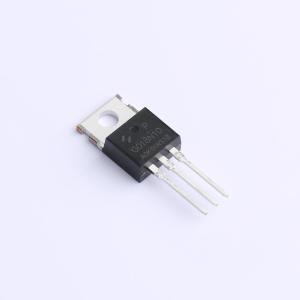

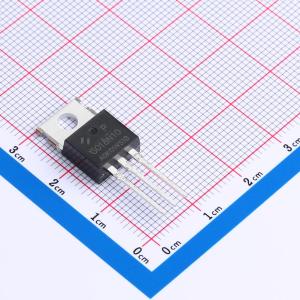

HYG018N10NS1P
N沟道 耐压:100V 电流:280A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：100V/280A。 RDS(ON)=1.8mΩ（典型值），VGS = 10V。 100%雪崩测试。 可靠耐用。 提供无卤和环保器件（符合RoHS标准）。应用：储能。 电池保护
- 品牌名称
- HUAYI(华羿微)
- 商品型号
- HYG018N10NS1P
- 商品编号
- C2857453
- 商品封装
- TO-220FB-3L
- 包装方式
- 管装
- 商品毛重
- 3.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 280A | |
| 导通电阻(RDS(on)) | 2.1mΩ@10V | |
| 耗散功率(Pd) | 300W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 198nC@10V | |
| 输入电容(Ciss) | 12.6nF | |
| 反向传输电容(Crss) | 196pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 5.47nF |
商品特性
- 在VGS = 10 V时，RDS(ON) < 85 mΩ
- 在VGS = 4.5 V时，RDS(ON) < 120 mΩ
- VDS = 60 V，ID = 2 A
- 高功率和电流处理能力
- SOT - 23封装
应用领域
- DC/DC转换器
- 电池开关
