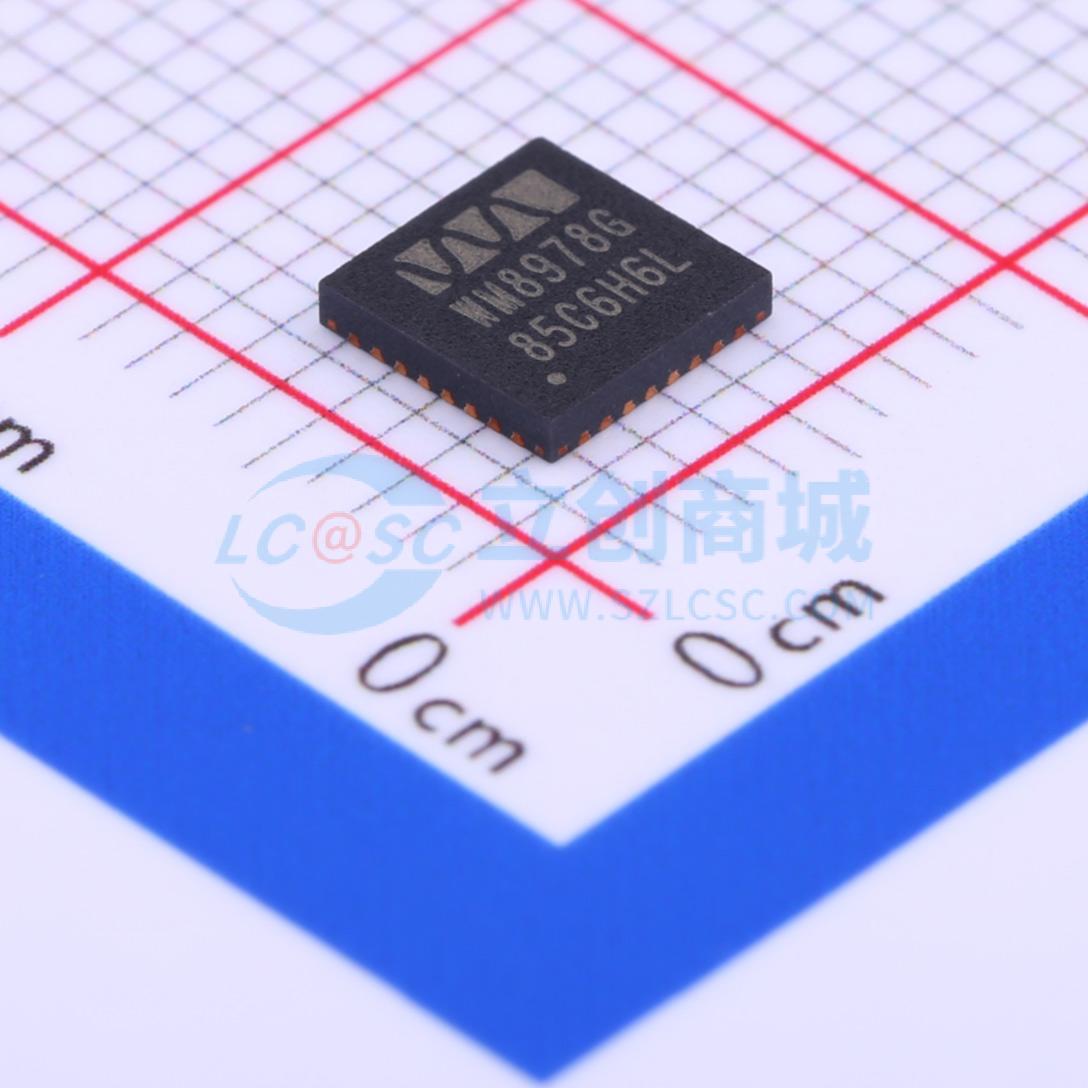

WM8978CGEFL/RV

WM8978是一款低功耗、高品质的立体声编解码器，专为便携式应用而设计，如多媒体手机、数码相机或数码摄像机。 该器件集成了用于立体声差分麦克风的前置放大器，并包含用于扬声器、耳机以及差分或立体声线路输出的驱动器。由于无需单独的麦克风或耳机放大器，因此减少了对外围元件的需求。 先进的片上数字信号处理功能包括一个5频段均衡器、一个用于通过ADC对麦克风或线路输入进行混合信号自动电平控制的功能，以及一个用于录音或播放的纯数字限幅器功能。ADC路径中还提供了额外的数字滤波选项，以满足诸如“风噪抑制”等应用滤波需求。 WM8978数字音频接口可以作为主设备或从设备运行。内部PLL可以从常见的参考时钟频率（如12MHz和13MHz）为编解码器生成所有所需的音频时钟。 WM8978的模拟电源电压范围为2.5V至3.3V，不过数字内核可以在低至1.71V的电压下运行以节省功耗。如果需要更高的输出功率，扬声器输出和OUT3/4线路输出可以由5V电源供电。芯片的各个部分也可以在软件控制下关断电源。

• DAC信噪比98dB，总谐波失真-84dB（‘A’加权@48kHz）
• ADC信噪比95dB，总谐波失真-84dB（‘A’加权@48kHz）
• 片上耳机驱动器，具备“无电容”选项，每通道在16Ω负载、3.3V扬声器电源电压下输出功率为40mW；在5V扬声器电源电压下，8Ω BTL扬声器输出功率为1W；能够驱动压电扬声器；立体声扬声器驱动配置
• 立体声差分或单声道麦克风接口
• 可编程前置放大器增益
• 具有共模抑制功能的伪差分输入
• ADC路径中可编程的自动电平控制/噪声门
• 增强的3D功能，可改善立体声分离度；数字播放限幅器
• 5频段均衡器（录音或播放）；可编程ADC高通滤波器（风噪抑制）；可编程ADC陷波滤波器
• 用于立体声模拟输入信号或“蜂鸣声”的辅助输入
• 片上PLL支持12MHz、13MHz、19.2MHz及其他时钟；支持8kHz、11.025kHz、12kHz、16kHz、22.05kHz、24kHz、32kHz、44.1kHz和48kHz采样率
• 低功耗、低电压，工作电压范围2.5V至3.6V（数字部分：1.71V至3.6V）
• 5x5mm 32引脚QFN封装

• 立体声摄像机或数码相机
• 多媒体手机
