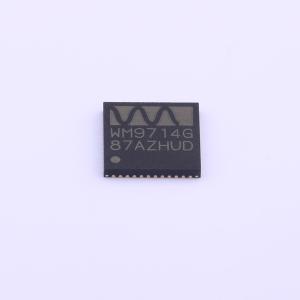

WM9714CLGEFL/RV

WM9714L是一款高度集成的输入/输出设备，专为移动计算和通信而设计。 该芯片采用双编解码器架构，通过AC链路接口支持高保真立体声编解码器功能，并通过PCM类型同步串行端口（SSP）额外支持语音编解码器功能。还提供了第三个辅助DAC，可用于支持生成监控音或与主编解码器不同采样率的铃声。 该设备可直接连接单声道或立体声麦克风、立体声耳机和立体声扬声器，减少系统中的组件总数。可以使用无电容连接方式连接耳机、扬声器和听筒，节省成本和电路板空间。此外，还提供了多个模拟输入和输出引脚，用于与模拟连接的无线通信设备无缝集成。 所有设备功能均可通过一个符合AC’97标准的单一AC链路接口进行访问和控制。24.576 MHz主时钟可以直接输入，也可以由片上PLL从13MHz（或其他频率）时钟在内部生成。PLL支持2.048MHz至78.6MHz的宽范围输入时钟。 WM9714L的工作电源电压范围为1.8V至3.6V。芯片的每个部分都可以在软件控制下断电以节省功耗。该设备采用7x7mm小型无引脚QFN封装，非常适合用于手持便携式系统。

• 兼容AC’97 Rev 2.2的立体声编解码器
• DAC信噪比94dB，总谐波失真–85dB
• ADC信噪比87dB，总谐波失真–86dB
• 可变速率音频，支持所有WinCE采样率
• 音调控制、低音增强和3D增强
• 片上45mW耳机驱动器
• 片上400mW单声道或立体声扬声器驱动器
• 立体声、单声道或差分麦克风输入
• 自动电平控制（ALC）
• 麦克风插入和麦克风按键按压检测
• 辅助单声道DAC（用于生成铃声或直流电平）
• 与无线芯片组无缝接口
• 额外的PCM/I2S接口以支持语音编解码器
• 通过PLL衍生的音频时钟
• 支持2.048MHz至78.6MHz的输入时钟范围
• 1.8V至3.6V电源（数字部分低至1.62V，扬声器部分高达4.2V）

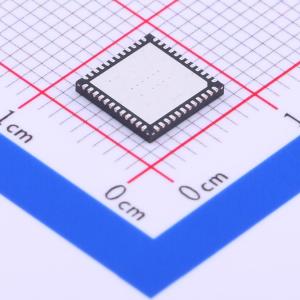

• 7x7mm 48引脚QFN封装

• 智能手机
• 个人数字助理（PDA）
• 手持和平板电脑
