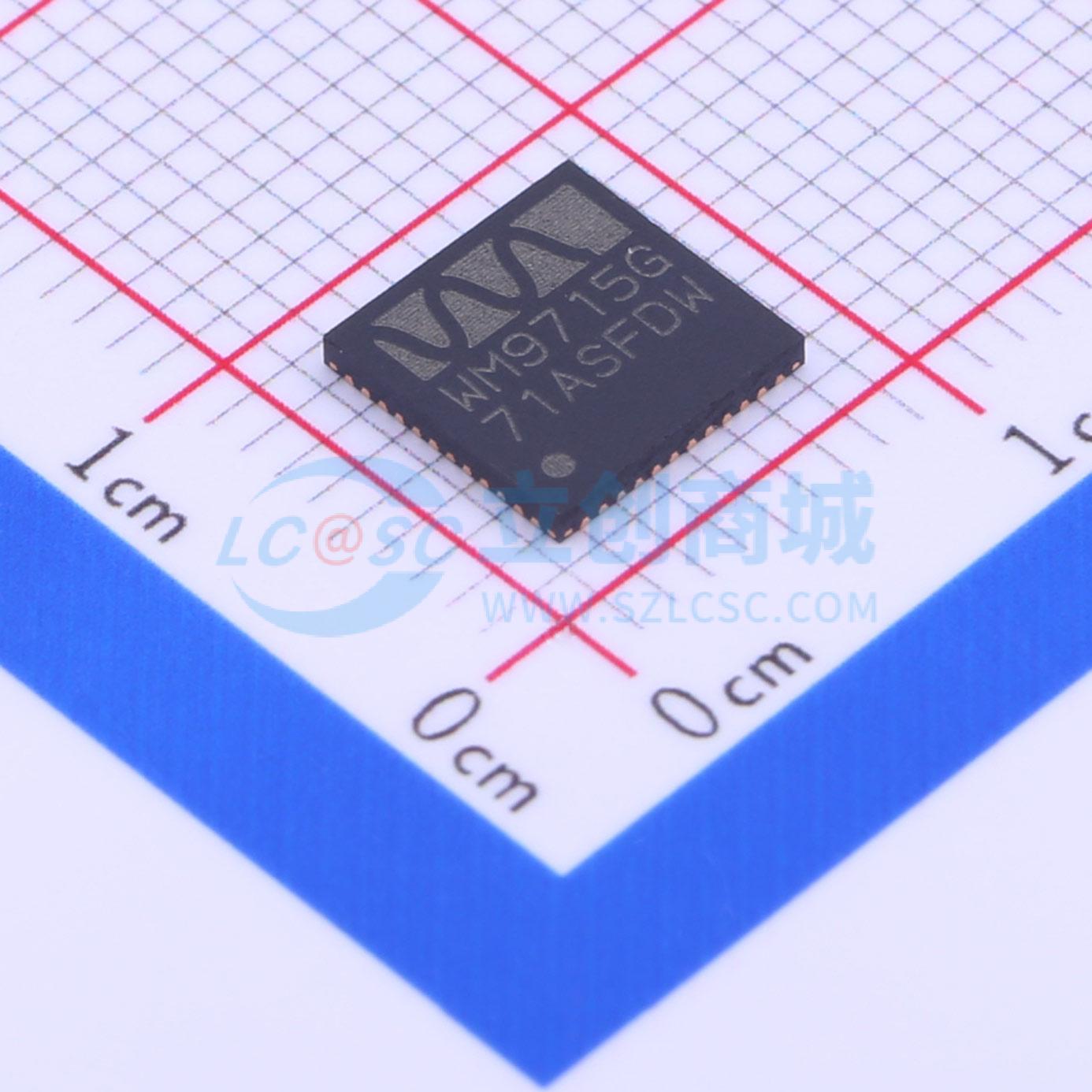

WM9715CLGEFL/RV

WM9715L是一款高度集成的输入/输出设备，专为移动计算和通信而设计。该设备可直接连接到4线或5线触摸屏、单声道或立体声麦克风、立体声耳机和单声道扬声器，从而减少系统中的组件总数。此外，还提供了电话输入和输出引脚，以便与无线通信设备无缝集成。 WM9715L还提供多达四个辅助ADC输入，用于进行温度或光照等模拟测量。为了监测便携式系统中的电池电压，WM9715L设有两个未使用的比较器输入。 所有设备功能均可通过与AC’97标准（修订版2.2）兼容的单个AC - Link接口进行访问和控制。此外，WM9715L可以生成中断，以指示笔按下、笔抬起、触摸屏数据可用、电池电量低和电池没电等情况。 WM9715L的工作电源电压范围为1.8至3.6伏。芯片的每个部分都可以在软件控制下断电以节省功耗。该设备采用7x7mm小型无引脚QFN封装，非常适合用于手持便携式系统。

• 兼容AC’97 Rev 2.2的立体声编解码器 - DAC信噪比90dB，总谐波失真–86dB - ADC信噪比88dB，总谐波失真–88dB - 可变速率音频，支持所有WinCE采样率 - 音调控制、低音增强和3D增强
• 片上45mW耳机驱动器
• 片上400mW单声道扬声器驱动器
• 立体声、单声道或差分麦克风输入 - 自动电平控制（ALC）
• 辅助单声道DAC（铃声或直流电平生成）
• 与无线芯片组的无缝接口
• 电阻式触摸屏接口 - 支持4线和5线面板 - 12位分辨率，积分非线性±3 LSB（<0.5像素） - X、Y和触摸压力（Z）测量 - 睡眠模式下支持笔按下检测
• 2个用于电池监测的比较器输入
• 多达4个辅助ADC输入
• 1.8V至3.6V电源
• 7x7mm QFN

• 个人数字助理（PDA）
• 智能手机
• 手持和平板电脑计算机
