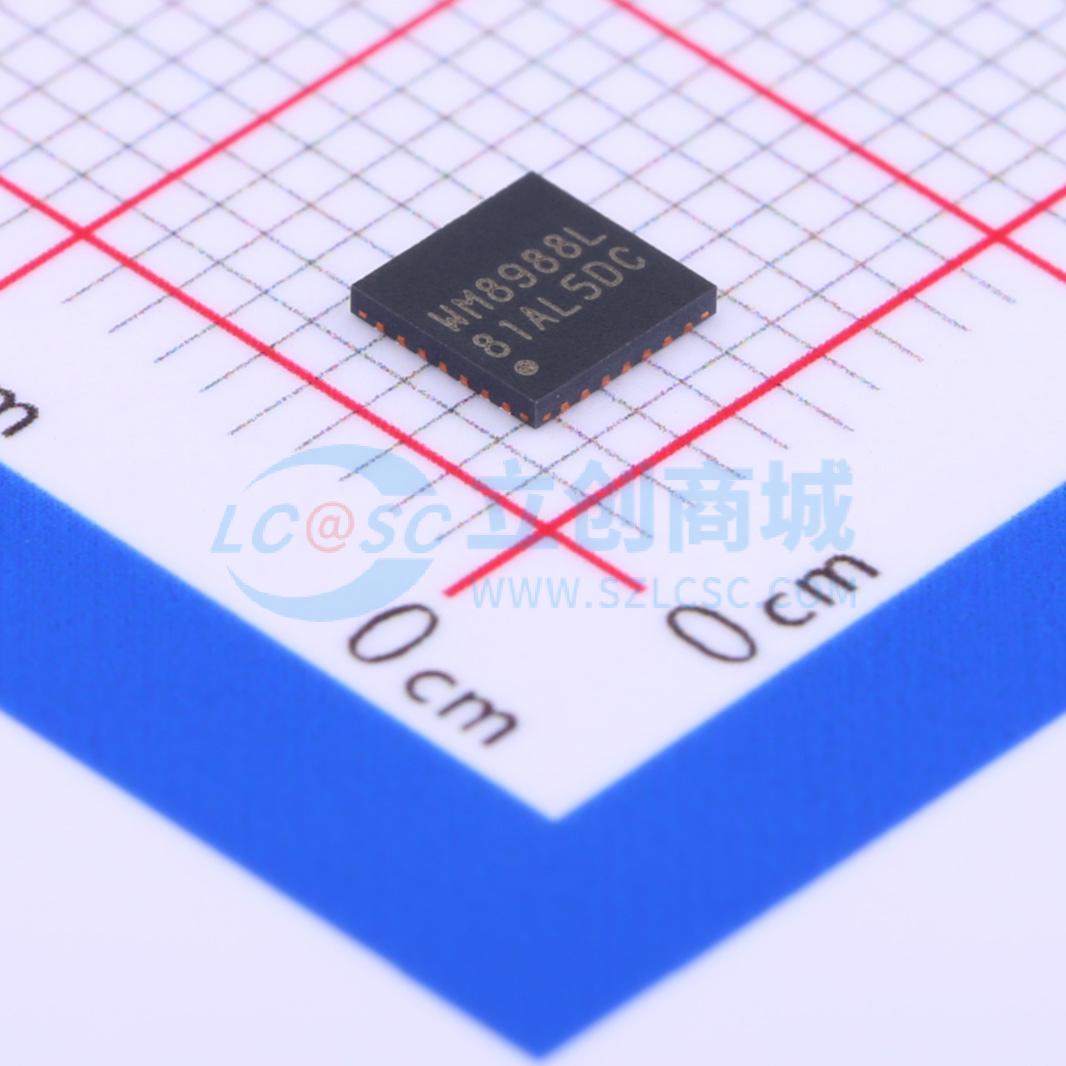

温馨提醒：图片仅供参考，商品以实物为准
WM8988LGECN/RV
适用于便携式音频应用的立体声音频编解码器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WM8988是一款低功耗、高品质的立体声编解码器，专为便携式数字音频应用而设计。该器件集成了两个立体声耳机或线路输出端口的完整接口。由于无需单独的耳机放大器，外部元件需求大幅减少。先进的片上数字信号处理功能可对麦克风或线路输入进行图形均衡、3D音效增强和自动电平控制。WM8988可作为主设备或从设备运行，支持多种主时钟频率，包括适用于USB设备的12MHz或24MHz，或如12.288MHz和24.576MHz等标准的256fs速率。诸如96kHz、48kHz、44.1kHz等不同的音频采样率可直接从主时钟生成，无需外部PLL。WM8988的供电电压低至1.8V，不过数字内核可在低至1.42V的电压下运行以节省功耗，所有电源的最大电压为3.6V。芯片的不同部分也可在软件控制下断电。WM8988采用非常小巧轻薄的4x4mm COL封装，非常适合用于手持和便携式系统。
- 品牌名称
- Cirrus Logic(凌云)
- 商品型号
- WM8988LGECN/RV
- 商品编号
- C323851
- 商品封装
- QFN-28(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 类型 | 编解码器 | |
| 采样率 | 8kHz~96kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -25℃~+85℃ |
商品概述
WM8988是一款低功耗、高品质的立体声编解码器，专为便携式数字音频应用而设计。该器件集成了两个立体声耳机或线路输出端口的完整接口。由于无需单独的耳机放大器，外部元件需求大幅减少。先进的片上数字信号处理功能可对麦克风或线路输入进行图形均衡、3D音效增强和自动电平控制。WM8988可作为主设备或从设备运行，支持多种主时钟频率，包括适用于USB设备的12MHz或24MHz，或如12.288MHz和24.576MHz等标准的256fs速率。诸如96kHz、48kHz、44.1kHz等不同的音频采样率可直接从主时钟生成，无需外部PLL。WM8988的供电电压低至1.8V，不过数字内核可在低至1.42V的电压下运行以节省功耗，所有电源的最大电压为3.6V。芯片的不同部分也可在软件控制下断电。WM8988采用非常小巧轻薄的4x4mm COL封装，非常适合用于手持和便携式系统。
商品特性
- 数模转换器（DAC）信噪比100dB（‘A’加权），48kHz、3.3V时总谐波失真（THD）为–90dB
- 模数转换器（ADC）信噪比93dB（‘A’加权），48kHz、3.3V时总谐波失真（THD）为–81dB
- 可编程自动电平控制（ALC）/噪声门
- 两个片上耳机驱动器，在16Ω负载、3.3V供电时输出功率>40mW，20mW时总谐波失真（THD）为–80dB，16Ω负载时信噪比90dB
- 数字图形均衡器
- 低功耗，立体声播放功耗7mW（1.8V/1.5V供电），录音和播放功耗14mW（1.8V/1.5V供电）
- 低供电电压，模拟部分1.8V至3.6V，数字内核1.42V至3.6V，数字输入/输出1.8V至3.6V
- 256fs/384fs或USB主时钟速率：12MHz、24MHz，音频采样率：8kHz、11.025kHz、16kHz、22.05kHz、24kHz、32kHz、44.1kHz、48kHz、88.2kHz、96kHz，由主时钟内部生成
- 4x4mm COL封装
应用领域
- 便携式多媒体播放器
- 多媒体手机
- 手持游戏机
