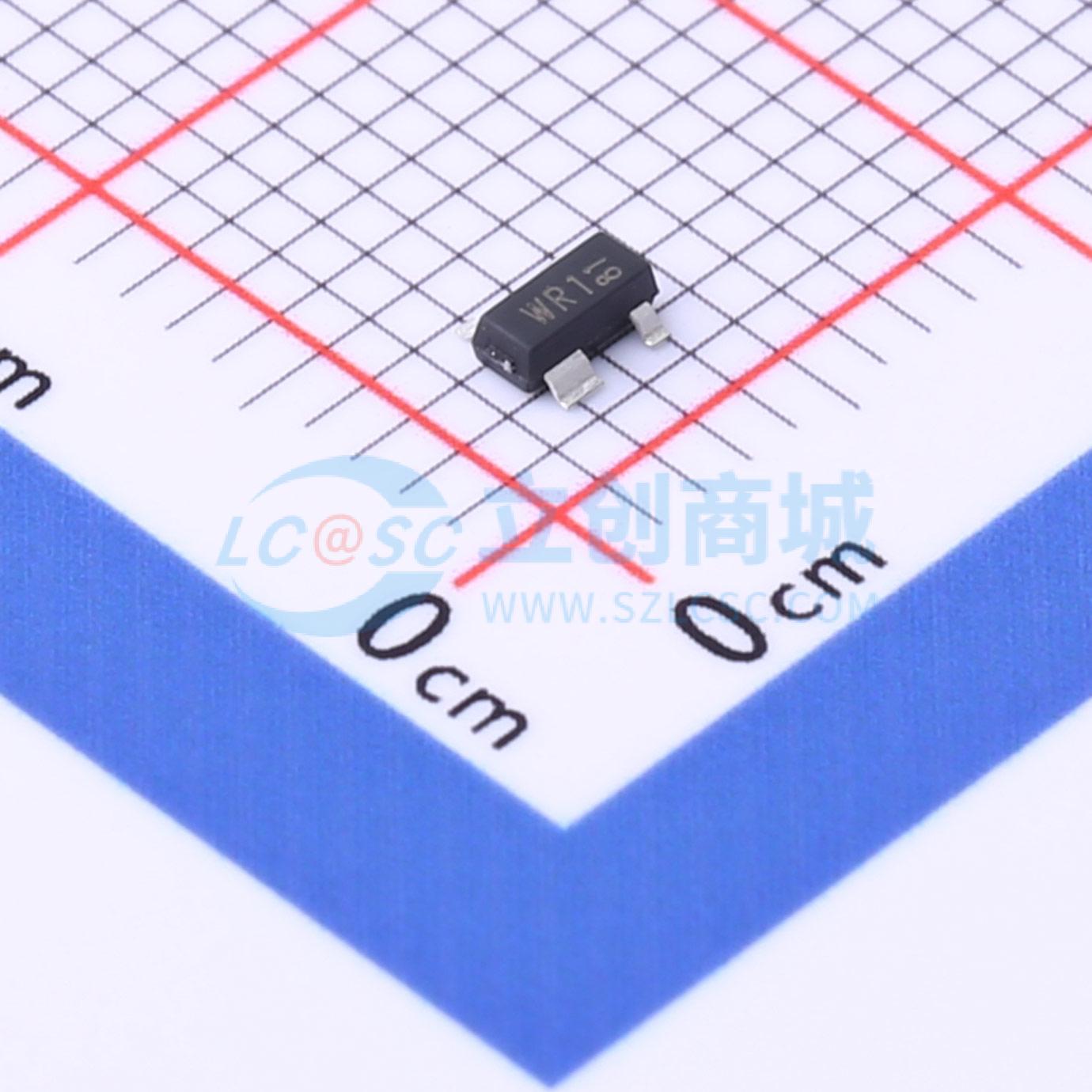

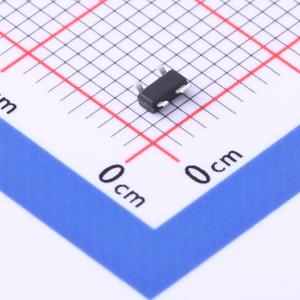

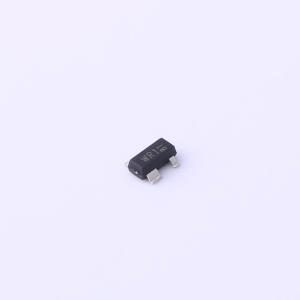

ESD05V14T-MS
WR1 双向ESD 5V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 峰值脉冲功率（tp=8/20s）(PPP):350W 最大反向峰值脉冲电流(IPP):5A 最大钳位电压（VC): 24V 工作电压（VRWM）:5V 最小击穿电压VBR）:6V-8.5V 结电容（CJ）:1.5PF-3PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESD05V14T-MS
- 商品编号
- C2847042
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 350W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8.5V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.45pF；0.95pF；1pF |
商品特性
- 峰值脉冲功率为60W（脉冲宽度为8/20μs）
- 采用微型SOT-143封装
- 提供双向配置
- 采用固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（典型条件下，I/O至I/O的结电容为0.45pF）
- 为单条数据/电源线提供保护，符合以下标准：
- IEC 61000-4-2：接触放电±20kV，空气放电±20kV
- IEC 61000-4-4（EFT）：40A（5/50ns）
- IEC 61000-4-5（雷击）：4A（8/20μs）
应用领域
- USB 2.0
- 以太网
- 笔记本电脑、台式机及服务器
- 视频线路保护
