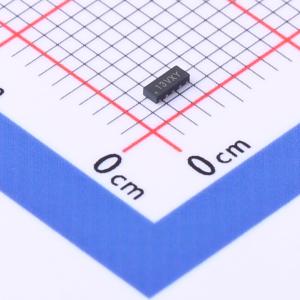

温馨提醒：图片仅供参考，商品以实物为准
AZ9143-04F-MS
ESD 3.3V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 峰值脉冲功率（tp=8/20s）(PPP):150W 反向峰值脉冲电流(IPP):5A 钳位电压（VC): 15V 工作电压（VRWM）:3.3V 击穿电压VBR）:4.5V 结电容（CJ）:0.25PF-0.6PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AZ9143-04F-MS
- 商品编号
- C2847057
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压(VBR) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF；0.25pF |
商品特性
- 150瓦峰值脉冲功率（tp = 8/20μs）
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2 (ESD) ±15kV（空气放电）、±8kV（接触放电）及IEC 61000-4-4 (EFT) 40A(5/50ns)
- 工作电压：3.3V
- 可保护两条或四条I/O线路
- 超低电容：0.3pF（I/O通道间典型值）
- 低工作电压与钳位电压
- 固态硅雪崩技术
应用领域
- 高清晰度多媒体接口（HDMI）
- USB 1.1/2.0/3.0/OTG
- IEEE 1394 Firewire端口
- 投影电视监视器与平板显示器
- 笔记本电脑
