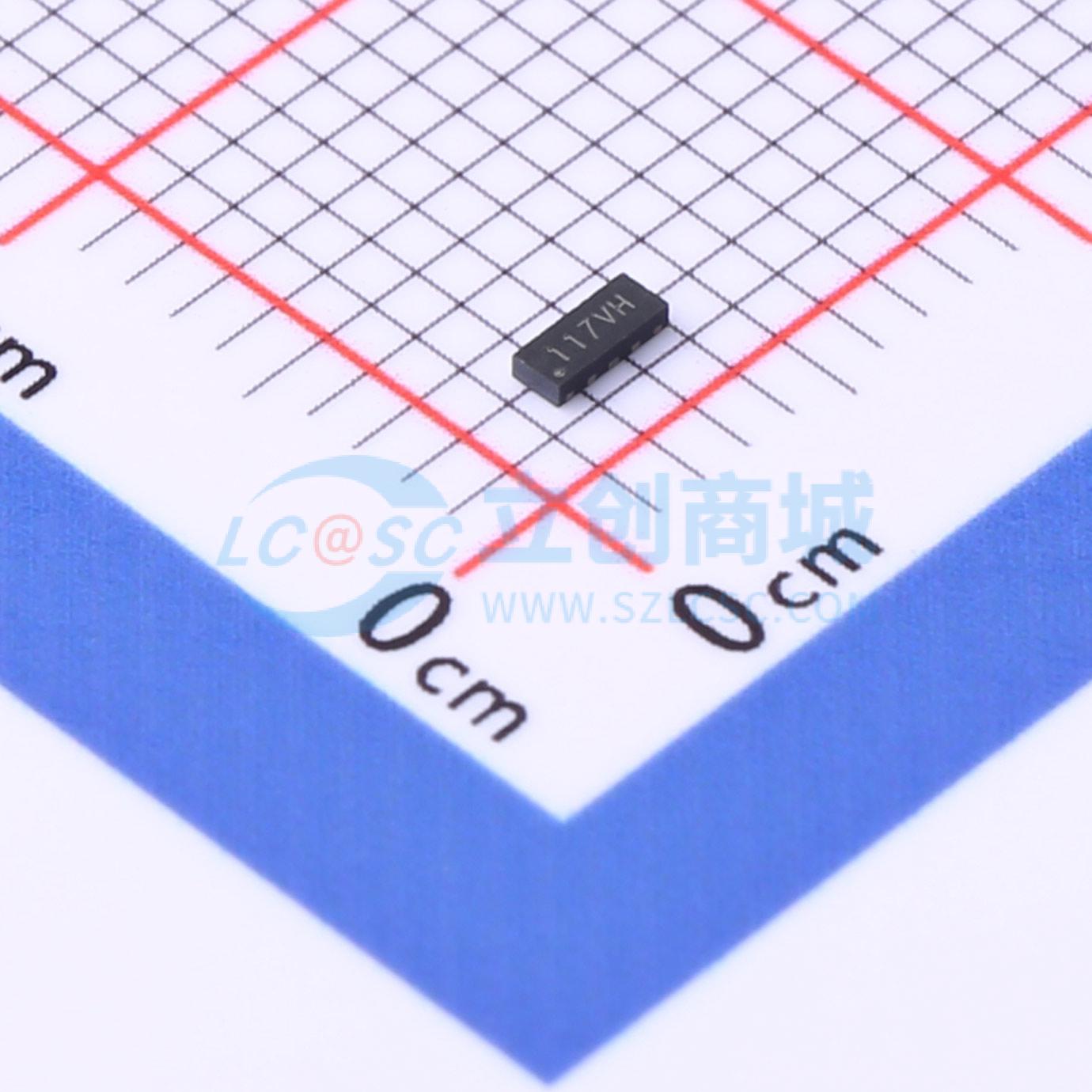

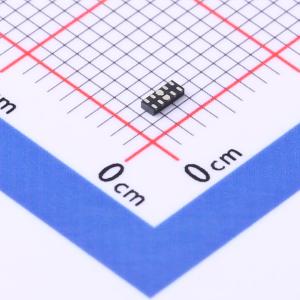

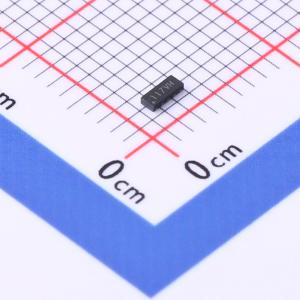

AZ1045-04F-MS
ESD 5V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 峰值脉冲功率（tp=8/20s）(PPP):80W 最大反向峰值脉冲电流(IPP):5A 最大钳位电压（VC): 15V 工作电压（VRWM）:5V 最小击穿电压VBR）:6V 结电容（CJ）:0.3PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AZ1045-04F-MS
- 商品编号
- C2847043
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF；0.3pF |
商品概述
为HDMI端口添加外部ESD保护可能具有挑战性。首先，ESD保护器件具有固有的结电容。此外，即使添加少量电容也会导致差分对的阻抗下降。其次，较大的封装和焊盘图案要求会导致不连续性，从而对信号完整性产生不利影响。AZ1045-04F-MS专为保护HDMI等高速接口而设计。它们在差分对之间呈现<0.4pF的电容，同时额定可承受IEC 61000-4-2标准中规定的±25kV接触放电（±25kV空气放电）ESD。每个器件均采用宽度小于1.1mm的无引线SLP封装。其设计使得走线可以直线穿过器件。窄小的封装和直通式设计减少了不连续性，并最大限度地降低了对信号完整性的影响。随着信号速度的提高，这一点变得更为关键。
商品特性
- 采用固态硅雪崩技术
- 低工作电压和钳位电压
- 最多可保护四条I/O线路
- 超低电容：典型值0.5pF（I/O至I/O）
- 低漏电流
- 低工作电压：3.3V
- 直通式设计
- DFN2510封装（2.5×1.0×0.58mm）
- 模塑化合物阻燃等级：UL 94V-0
- 包装：卷带包装
- 符合RoHS/WEEE标准
- 符合IEC 61000-4-2（ESD）标准：±15kV（空气放电），±8kV（接触放电）
- 符合IEC 61000-4-4（EFT）标准：40A（5/50ns）
- 符合IEC 61000-4-5（雷击）标准：5A（8/20μs）
应用领域
- 数字视觉接口
- MDDI端口
- DisplayPort接口
- PCI Express接口
- 高清晰度多媒体接口
- eSATA接口
