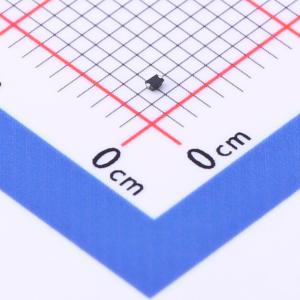

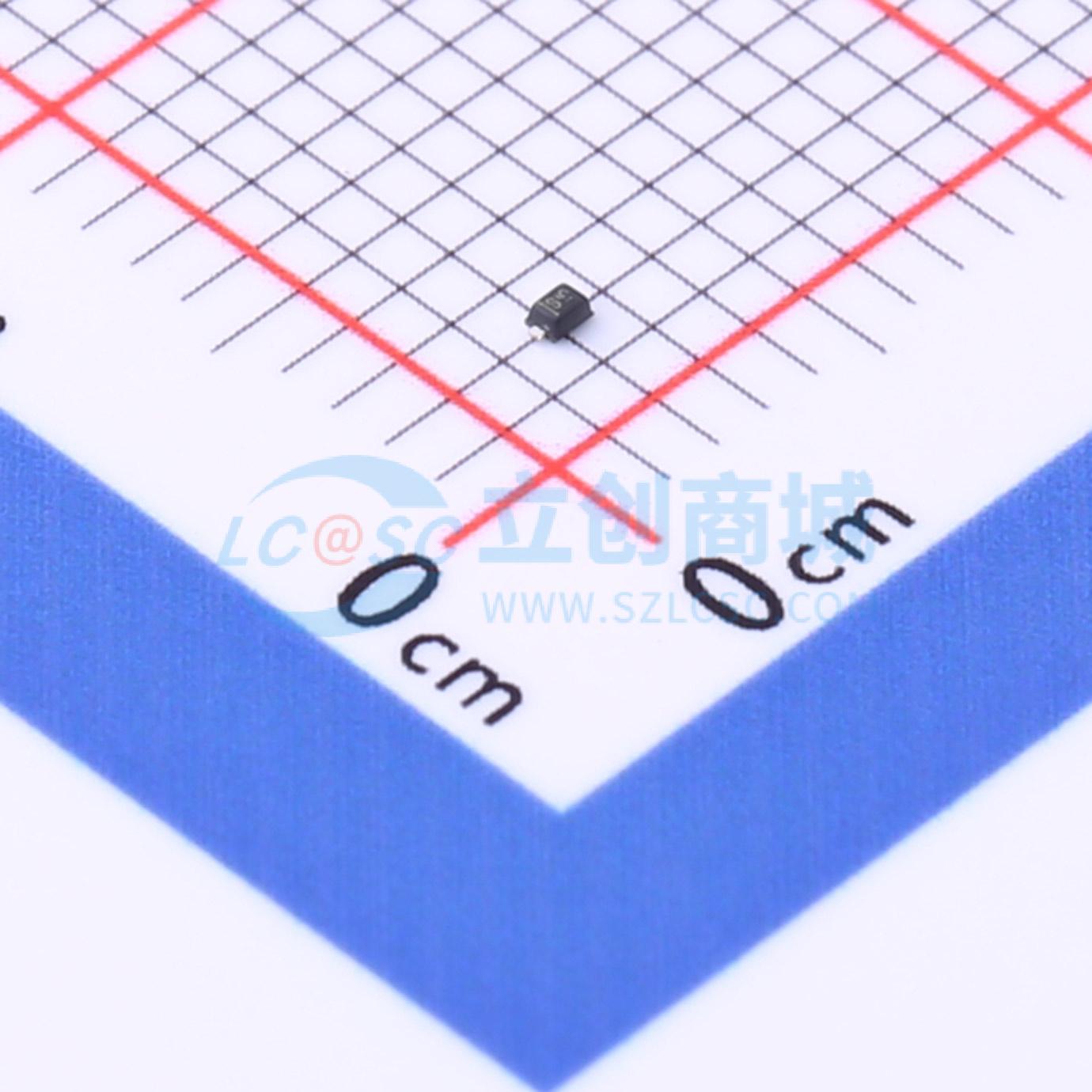

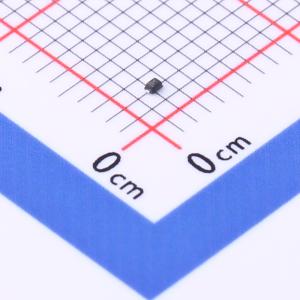

温馨提醒：图片仅供参考，商品以实物为准
ESD9X5.0ST5G-MS
B 双向ESD 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 功耗（PD）:150mW 钳位电压（VC): 9.8V 工作电压（VRWM）:5V 击穿电压VR）:5.4V 结电容（CJ）:15PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESD9X5.0ST5G-MS
- 商品编号
- C2847055
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.4V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品特性
- 每条线路峰值脉冲功率80W (tp = 8/20 μs)
- 采用SOD 923封装
- 可替代MLV(0402)器件
- 双向配置
- 典型响应时间<1 ns
- 低钳位电压
- 符合RoHS标准
- 为数据线提供瞬态保护，符合IEC61000-4-2(ESD) ±30kV(空气放电), ±30kV(接触放电)；IEC61000-4-4(EFT) 40A (5/50ns)标准
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
