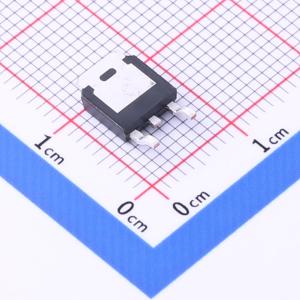

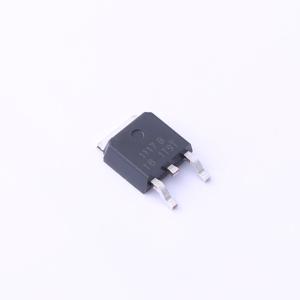

LR1117CD18X
停产 1.2V~12V 1A 15V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LR1117CD18X
- 商品编号
- C2846984
- 商品封装
- TO-252-2
- 包装方式
- 编带
- 商品毛重
- 0.461克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 工作电压 | 15V | |
| 输出电压 | 1.2V~12V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.3V@(1A) | |
| 静态电流(Iq) | 2mA | |
| 功能特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品概述
LR1117C 是一系列低压差三端稳压器，在 1A 负载电流下压差为 1.3V。与竞品的 5mA 相比，LR1117C 的待机电流极低，仅为 2mA。 除了固定输出版本（输出电压 Vout 为 1.2V、1.5V、1.8V、2.5V、3.3V、5V 和 12V）外，LR1117C 还有可调版本，只需两个外部电阻即可提供 1.25V 至 12V 的输出电压。 LR1117C 具备热关断和限流功能，以确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在 ±2% 以内。其他输出电压精度可按需定制，例如 ±1%。 LR1117C 提供 SOT223 和 TO - 252（DPAK）功率封装。 LR1117C 是一系列低压差三端稳压器。其应用电路非常简单：固定版本只需两个电容，可调版本只需两个电阻和两个电容即可工作。它由一些模块组成，包括启动电路、偏置电路、带隙基准、热关断、限流、功率晶体管及其驱动电路等。 当结温超过 140℃ 时，热关断模块可确保芯片及其应用系统的工作安全。 带隙基准模块提供稳定的参考电压，通过精心设计补偿了温度系数。温度系数低于 100 ppm/℃。并且通过微调技术保证输出电压的精度。
商品特性
- 除固定版本和可调版本外，输出值可按需定制。
- 最大输出电流为 1A
- 工作输入电压范围：最大 15V
- 待机电流：2mA（典型值）
- 线性调整率：0.1%/V（典型值）
- 负载调整率：10mV（典型值）
- 环境温度：-40℃ ~ 85℃
应用领域
- 计算机主板、显卡的电源管理
- BLD 监视器和 BLD 电视
- DVD 解码板
- ADSL 调制解调器开关电源后置稳压器
