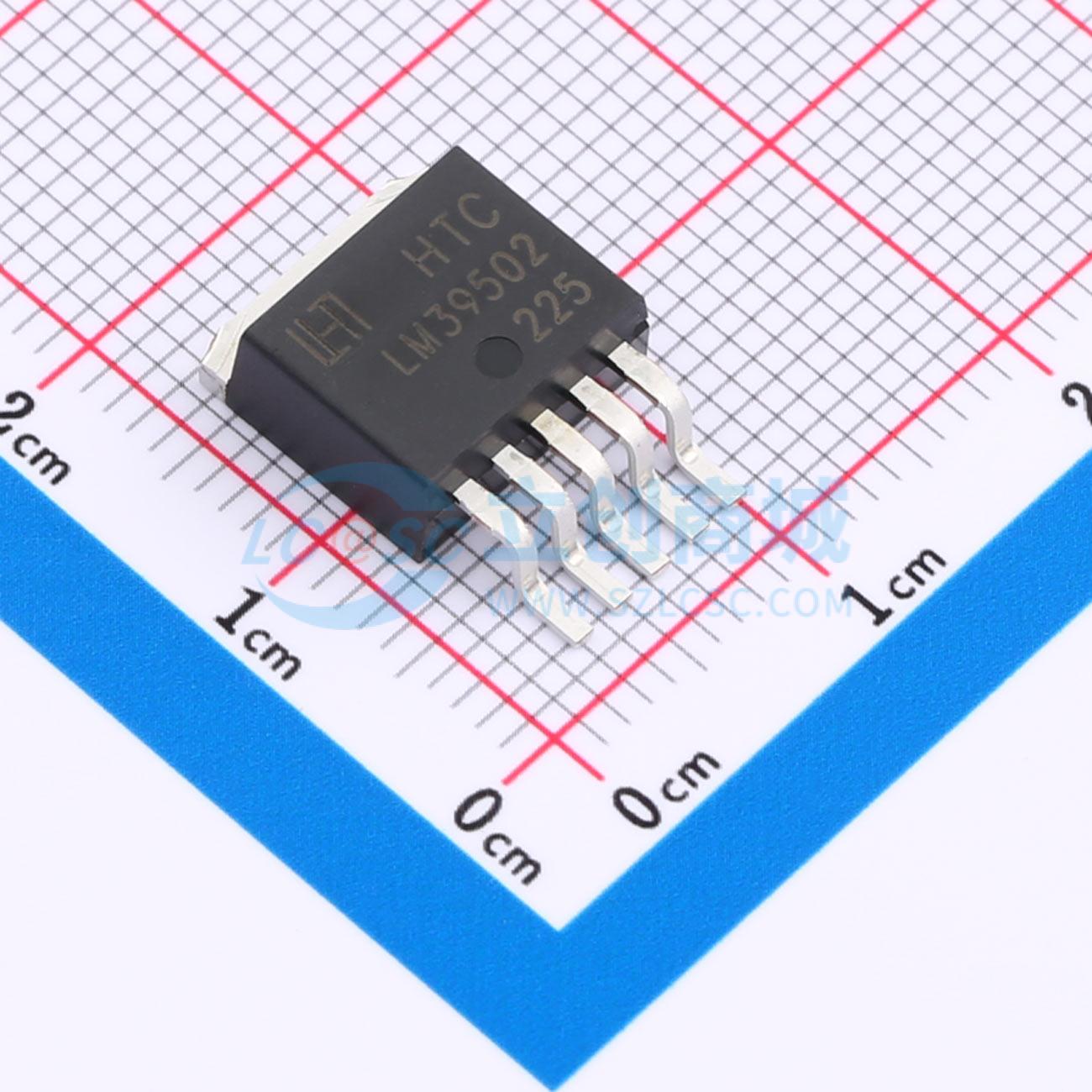

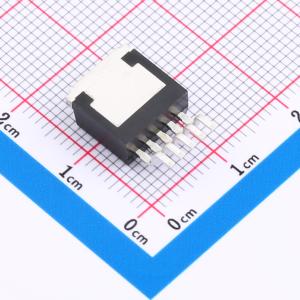

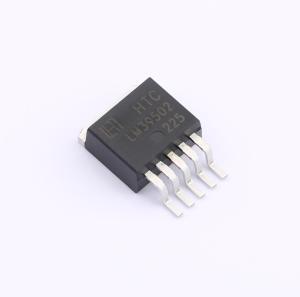

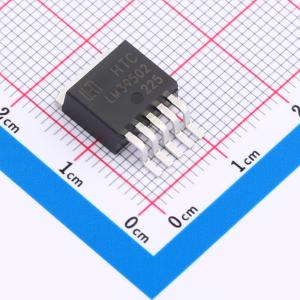

LM39502R
5A低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM39500、LM39501和LM39502是5.0A低压差线性稳压器，只需最少的外部元件即可提供低电压、大电流输出。LM39500/1具有极低的压差（在5A时典型值为400mV）
- 品牌名称
- HTC
- 商品型号
- LM39502R
- 商品编号
- C2846998
- 商品封装
- TO-263-5L
- 包装方式
- 编带
- 商品毛重
- 1.664克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 16V | |
| 输出电压 | 1.25V~15V | |
| 输出电流 | 5A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 400mV@(5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 70mA | |
| 噪声 | 260uVrms | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM39500、LM39501和LM39502是5.0A低压差线性稳压器，只需最少的外部元件即可提供低电压、大电流输出。LM39500/1具有极低的压差（5.0A时典型值为400mV）和低接地电流（3.0A时典型值为70mA）。LM39500/1/2非常适合需要将标准5V或3.3V转换为新的更低核心电压的PC扩展卡。在所有工作条件下，保证最大压差为500mV，这使得LM39500/1/2能够在低至3V的电源下提供2.5V输出。LM39300/1/2在重载开关应用中还具有快速瞬态响应。该器件仅需47μF的输出电容即可保持稳定并实现快速瞬态响应。LM39500/1具备全面保护功能，包括过流限制、热关断、反接电池保护、反向漏电保护和反插引脚保护。LM39501提供一个与TTL逻辑兼容的使能引脚和一个错误标志，用于指示欠压和过流情况。LM39500/1/2提供固定电压输出，采用TO - 220和TO - 263封装，是基于NPN的旧款线性稳压器的理想升级产品。
商品特性
- 保证输出电流为5.0A
- 固定输出电压：1.5V、1.8V、2.5V、3.3V和5.0V
- 初始精度为1%
- 低接地电流
- 过温/过流保护
- 快速瞬态响应
- TTL/CMOS兼容使能引脚（仅LM39501）
- 错误标志输出（仅LM39501）
- 提供TO - 263和TO - 220封装
- 结温范围为 - 40℃至125℃
- 湿度敏感度等级为3级
应用领域
- 电池供电设备
- 主板和显卡
- 微处理器电源
- 外围卡
- 高效线性稳压器
- 电池充电器
