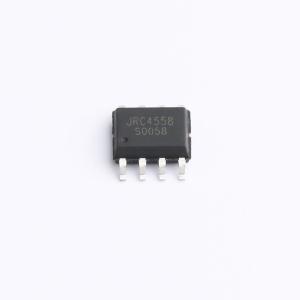

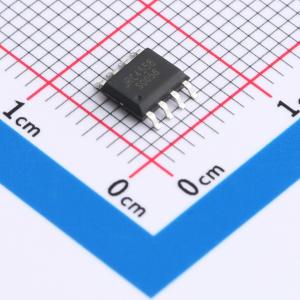

温馨提醒：图片仅供参考，商品以实物为准
JRC4558D-JSM
双通道运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用于源滤波器、补偿放大器、音频前置放大器等电子仪器、仪表中用作各种线性放大器。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JRC4558D-JSM
- 商品编号
- C28642374
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 2.58MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电流(Ios) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.5mA | |
| 输出电流 | 50mA | |
| 工作温度 | 0℃~+85℃ | |
| 单电源 | 5V~15V | |
| 双电源(Vee~Vcc) | -15V~-5V；5V~15V |
商品概述
JRC4558D内部包括两个独立的、高增益、内部频率补偿的双运算放大器。适用于双电源工作模式，也适用于电源电压范围很宽的单电源使用。可以用作有源滤波器、补偿放大器、音频前置放大器、均衡放大器以及在电子仪器、仪表中用作各种线性放大器。
商品特性
- 无需外接频率补偿回路，内置频率补偿
- 直流电压增益高 （约100dB)
- 低输入偏置电流
- 低输入失调电压和失调电流
- 共模输入电压范围宽
- 差模输入电压范围宽，等于电源电压范围
- 单位增益带宽
- 通道分离度好，容易散热
- 封装形式：DIP8、SOP8
应用领域
- 有源滤波器
- 补偿放大器
- 音频前置放大器
