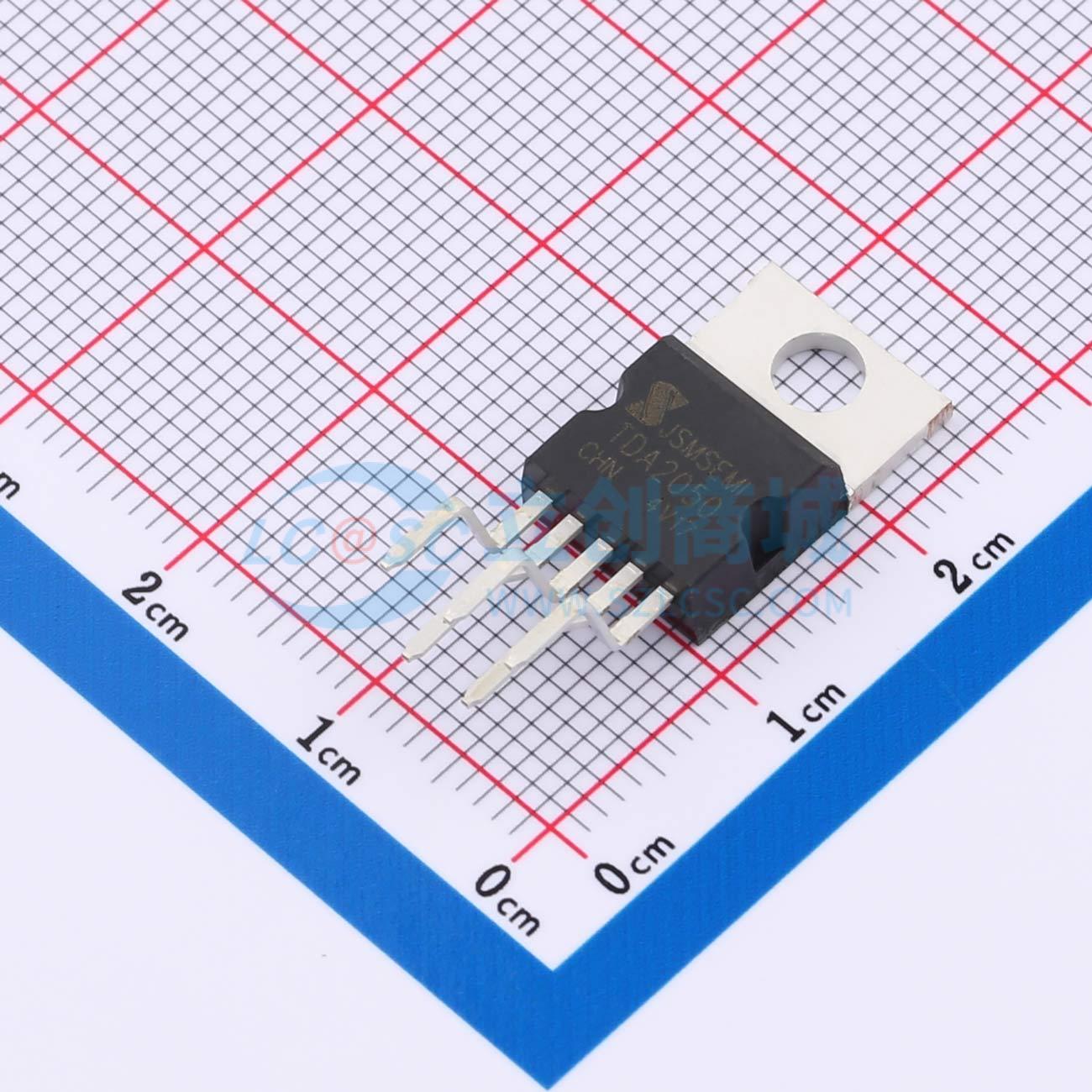

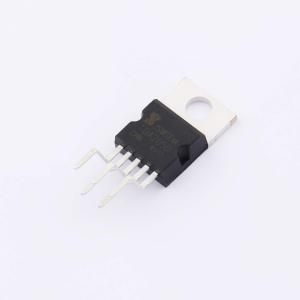

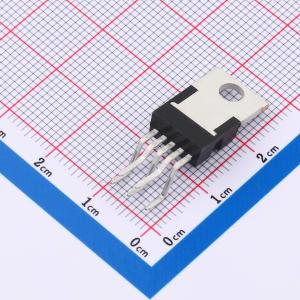

温馨提醒：图片仅供参考，商品以实物为准
TDA2050-JSM
35W 高保真放大器及 35W 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 35W高保真音频放大器和35W驱动器
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- TDA2050-JSM
- 商品编号
- C28642381
- 商品封装
- FZIP-5
- 包装方式
- 管装
- 商品毛重
- 2.642克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 输出功率 | 35Wx1@5Ω | |
| 工作电压 | 4.5V~25V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.05% | |
| 静态电流(Iq) | 26mA | |
| 信噪比 | 94dB |
商品概述
TDA2050是一款采用Pentawatt封装的单片集成电路，用作AB类音频放大器。凭借其高功率能力，在总谐波失真（THD）=10%、电源电压（VS）=36V、频率（f）=1kHz的条件下，TDA2050能够向4欧姆负载提供高达35W的真有效值（rms）功率；在THD = 10%、VS = 44V、f = 1kHz的条件下，能向8欧姆负载提供高达32W的功率。此外，在VS = 22.5V、f = 1kHz的条件下，TDA2050通常可在1秒内向4欧姆负载提供50W的音乐功率。 高功率以及极低的谐波和交越失真（典型THD = 0.05%，@VS = 44V，输出功率（PO）= 0.1至15W，负载电阻（RL）= 8欧姆，f = 100Hz至15kHz）使该器件非常适合用于高保真音响系统和高档电视机。
