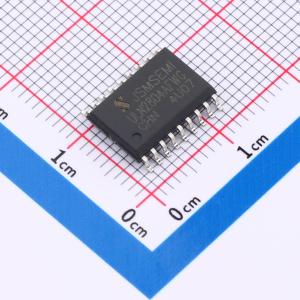

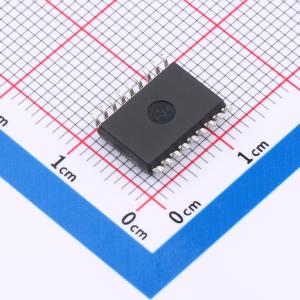

ULN2804AFWG-JSM
8路达林顿电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高电压、大电流达林顿晶体管阵列
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- ULN2804AFWG-JSM
- 商品编号
- C28642378
- 商品封装
- SOP-18
- 包装方式
- 编带
- 商品毛重
- 0.804克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | - | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集电极漏电流(Icex) | 50uA | |
| 集射极饱和电压(VCE(sat)) | 0.9V@250uA,100mA | |
| 输入电流(on) | 0.93mA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 50uA |
商品概述
ULN2804为8路达林顿结构电路，每路的输出电流为500 mA，峰值电流为600 mA，输出电压为50 V，采用共发射极结构，每路可以独立输出。该电路常用于驱动各种负载，如直流发动机、LED显示灯、大功率缓存和5VTTL、CMOS等通用逻辑电路。该芯片采用DIP18或者SOP18封装形式。
应用领域
- 直流发动机
- LED显示灯
- 大功率缓存
- 5VTTL、CMOS等通用逻辑电路
