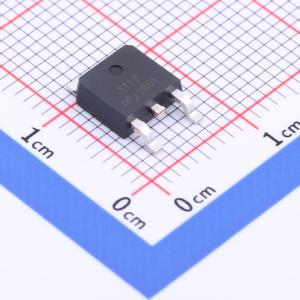

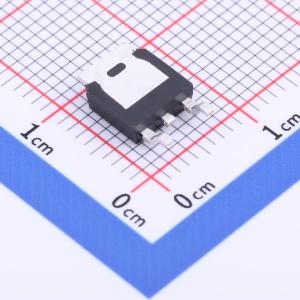

温馨提醒：图片仅供参考，商品以实物为准
SSP1117-ADJ
1A双极线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SSP1117是一系列低压差三端稳压器，在1A负载电流下压差为1.3V。与竞争对手的5mA相比，SSP1117的待机电流极低，仅2mA。 除了固定版本（Vout = 1.2V、1.8V、2.5V、2.85V、3.3V和5V），SSP1117还有可调版本，仅需两个外部电阻即可提供1.25至12V的输出电压。
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP1117-ADJ
- 商品编号
- C2845150
- 商品封装
- TO-252-2
- 包装方式
- 编带
- 商品毛重
- 0.475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 20V | |
| 输出电压 | 1.25V~12V | |
| 输出电流 | 1A | |
| 压差 | 1.3V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2mA | |
| 特性 | 过热保护 | |
| 工作温度 | -20℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SSP1117是一系列低压差三端稳压器，在1A负载电流下压差为1.3V。与竞品的5mA相比，SSP1117的待机电流极低，仅为2mA。 除了固定输出版本（输出电压为1.2V、1.8V、2.5V、2.85V、3.3V和5V）外，SSP1117还有可调版本，只需两个外部电阻即可提供1.25至12V的输出电压。 SSP1117具备热关断功能，以确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在2%以内。其他输出电压精度可按需定制，如1%。 SSP1117采用SOT - 223、TO - 252功率封装。 SSP1117是一系列低压差三端稳压器。其应用电路非常简单：固定版本只需两个电容，可调版本只需两个电阻和两个电容即可工作。它由启动电路、偏置电路、带隙基准、热关断、功率晶体管及其驱动电路等模块组成。 当结温超过140°C时，热关断模块可确保芯片及其应用系统的工作安全。 带隙基准模块提供稳定的参考电压，通过精心设计补偿了温度系数。温度系数低于100 ppm/°C。输出电压精度由微调技术保证。
商品特性
- 最大输出电流为1.0A
- 工作输入电压范围：最大20V
- 线性调整率：0.03%/V（典型值）
- 待机电流：2mA（典型值）
- 负载调整率：0.2%/A（典型值）
- 环境温度：-20°C ~ 85°C
应用领域
- 计算机主板电源管理
- 显卡
- 液晶显示器和液晶电视
- DVD解码板
- ADSL调制解调器
- 开关电源后置稳压器
