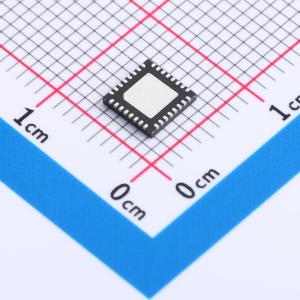

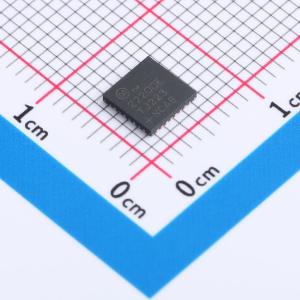

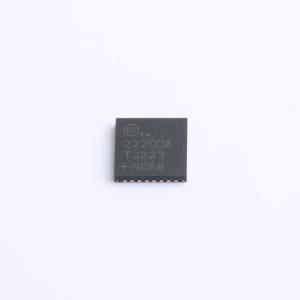

温馨提醒：图片仅供参考，商品以实物为准
MAX22200ETJ+
MAX22200ETJ+
- 描述
- 36V, 1A八进制集成串行控制螺线管和电机驱动器，业界唯一的八进制螺线管驱动器与单独的半桥控制节省超过50%的功率
- 商品型号
- MAX22200ETJ+
- 商品编号
- C2845158
- 商品封装
- TQFN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| 输出电流 | - | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 导通电阻 | 200mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
MAX22200是一款八路36V串行控制的螺线管驱动器。每个通道均采用低阻抗（典型值200mΩ）推挽输出级，具备灌电流和拉电流驱动能力，驱动电流最高可达1ARMS。该器件提供支持菊花链配置的串行接口（SPI），可对每个通道进行独立控制。 该器件的半桥可配置为低端驱动器或高端驱动器。此外，半桥对可以并联以将驱动电流加倍，也可以配置为全桥，以驱动多达四个锁存阀（双稳态阀）或四个有刷直流电机。 该器件支持两种控制方法：电压驱动调节（VDR）和电流驱动调节（CDR）。在VDR模式下，器件输出PWM电压，其占空比可通过SPI进行编程。对于给定的电源电压和螺线管电阻，输出电流与编程的占空比成正比。在CDR模式下，内部集成的无损电流检测（ICS）电路可检测输出电流，并将其与内部可编程参考电流进行比较。
商品特性
- 八路半桥，最高支持+36V
- 高性能：
- 低导通电阻：RDS(on)典型值为200mΩ（TA = +25℃）
- 每个半桥的连续输出电流最高可达1ARMS（TA = +25℃）
- 电流驱动调节（CDR）
- 电压驱动调节（VDR）
- 集成无损电流检测（ICS）
- 高灵活性：
- 每个通道的冲击电流（HIT）和保持电流（HOLD）可独立编程（IHIT、IHOLD）
- 每个通道的冲击电流时序可独立编程（tHIT）
- 支持全桥配置
- 支持并联模式
- MAX22200具备全套保护和诊断功能，包括过流保护（OCP）、热关断（TSD）、欠压锁定（UVLO）、开路负载检测（OL）和柱塞运动检测（DPM）。故障指示引脚（FAULT）可发出故障事件信号，诊断信息存储在FAULT寄存器中。
- 由于使用灵活、采用串行接口控制、效率高且封装小巧，MAX22200特别适用于对低功耗和高集成度有要求的螺线管驱动器应用（如阀门控制、继电器控制等）。
- MAX22200采用紧凑的5mm x 5mm、32引脚TQFN封装，工作温度范围为-40℃至+85℃。
应用领域
- 继电器驱动器
- 螺线管、阀门、电磁驱动器
- 通用低端和高端开关应用
- 锁存（双稳态）螺线管阀门驱动器
- 有刷直流电机驱动器
