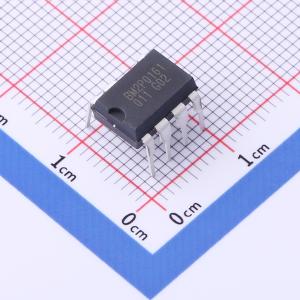

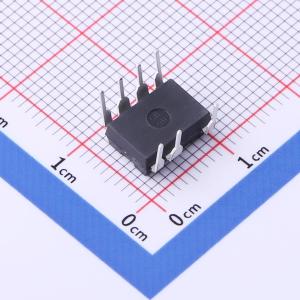

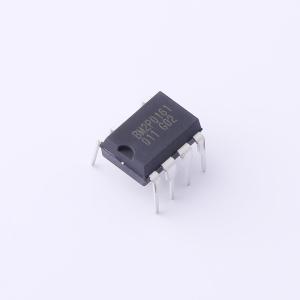

BM2P0161-Z
PWM型AC/DC转换器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于交直流转换的脉宽调制（PWM）型直流-直流转换器，为所有需要电源插座的产品提供了理想的系统解决方案。BM2P0161-Z 和 BM2P0361-Z 同时支持隔离式和非隔离式设备，可简化各类低功耗电气转换器的设计。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM2P0161-Z
- 商品编号
- C2845132
- 商品封装
- DIP-7K
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.9V~26V | |
| 开关频率 | 65kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 75% | |
| 晶体管耐压 | 730V | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+105℃@(Ta) |
商品概述
用于交直流转换的PWM型直流-直流转换器为所有需要电源插座的产品提供了一个理想的系统。 BM2P0161-Z和BM2P0361-Z支持隔离和非隔离设备，可简化各类低功耗电转换器的设计。 内置的730 V启动电路有助于降低功耗。 通过外部连接用于开关的电流检测电阻，可灵活设计电源。由于采用了电流模式控制，每个周期都会限制电流，并且在带宽和瞬态响应方面表现出色。开关频率为65 kHz。在轻载时，开关频率降低，可实现高效率。芯片还集成了有助于降低电磁干扰（EMI）的跳频功能。 由于集成了730 V开关MOSFET，设计易于实现。
商品特性
- PWM频率：65 kHz
- PWM电流模式控制
- 内置跳频功能
- 轻载时突发模式工作
- 频率降低功能
- 内置730 V启动电路
- 内置730 V开关MOSFET
- VCC引脚欠压保护
- VCC引脚过压保护
- 源极引脚开路保护
- 源极引脚短路保护
- 源极引脚前沿消隐功能
- 逐周期过流保护电路
- 过流保护交流电压补偿电路
- 软启动
- 次级过流保护电路
应用领域
- 交流适配器
- 电视
- 家用电器（真空吸尘器、加湿器、空气净化器、空调、IH电饭煲、电饭锅等）
