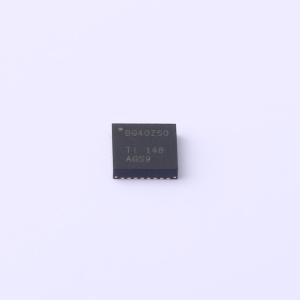

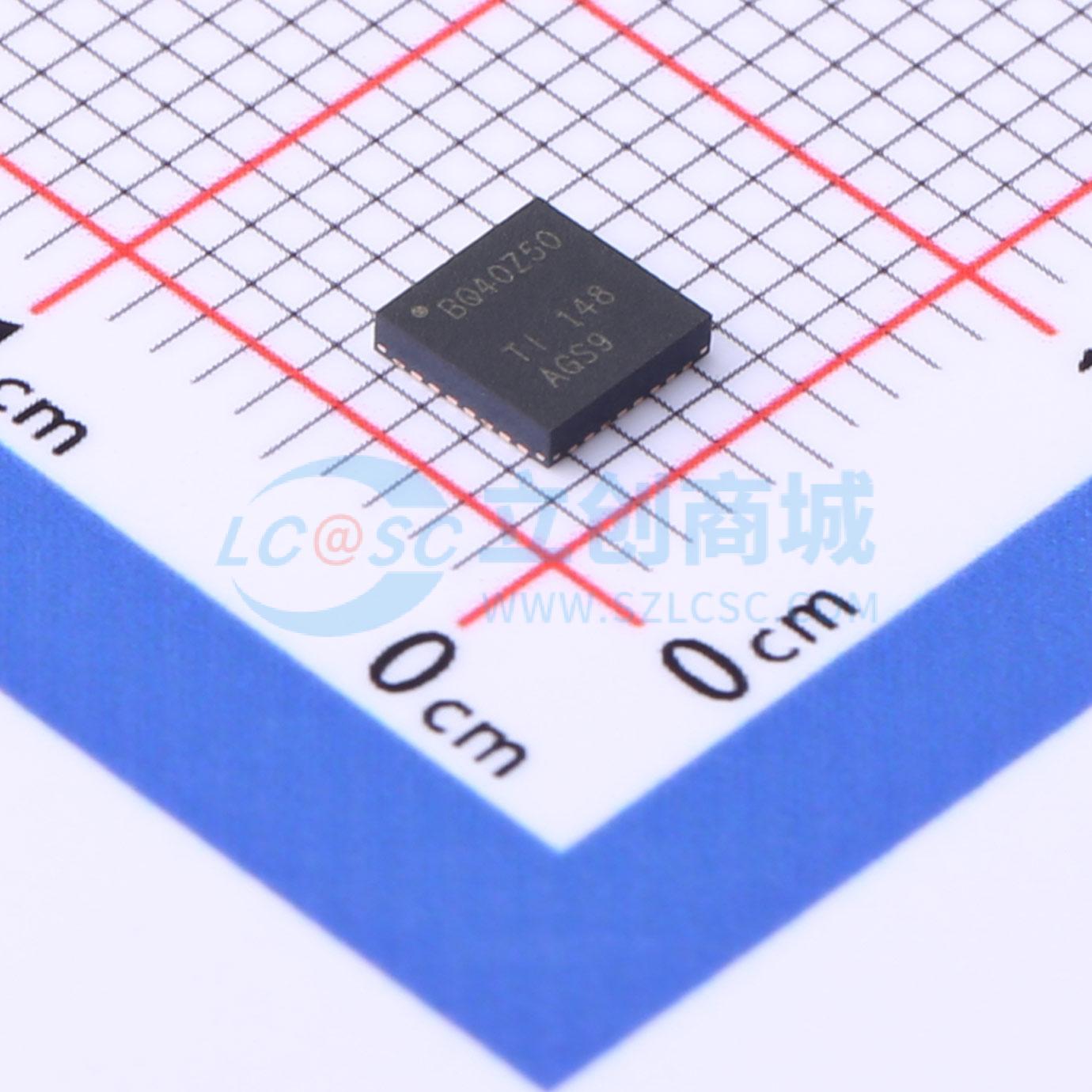

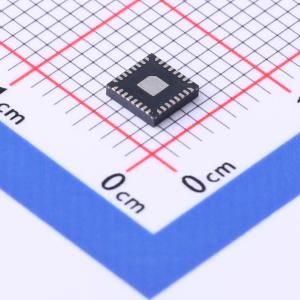

BQ40Z50RSMR-R2

BQ40Z50-R2 器件采用已获专利的 Impedance Track™技术，是一个全集成、单芯片、基于电池组的解决方案，可为 1 节、2 节、3 节和 4 节串联锂离子和锂聚合物电池组提供电量监测、保护和认证等各种特性。 BQ40Z50-R2 器件利用其集成的高性能模拟外设，测量锂离子或锂聚合物电池的可用容量、电压、电流、温度和其他关键参数，保留准确的数据记录，并通过 SMBus v1.1 兼容接口将这些信息报告给系统主机控制器。 The BQ40Z50-R2 device supports TURBO Mode 2.0 by providing the available max power and max current to the host system. The device also supports Battery Trip Point to send a BTP interrupt signal to the host system at the preset state of charge thresholds. The BQ40Z50-R2 provides software-based 1st- and 2nd-level safety protection against overvoltage, undervoltage, overcurrent, short-circuit current, overload, and overtemperature conditions, as well as other packand cell-related faults. SHA-1 authentication, with secure memory for authentication keys, enables identification of genuine battery packs. The compact 32-lead QFN package minimizes solution cost and size for smart batteries while providing maximum functionality and safety for battery gauging applications.

• 完全集成的 1 节、2 节、3 节和 4 节串联锂离子或锂聚合物电池组管理器和保护
• 获得专利的新一代 Impedance Track™ 技术可准确测量锂离子和锂聚合物电池中的可用电量
• 高侧 N 沟道保护 FET 驱动器
• 充电或者静止状态时具有集成的电池平衡功能
• 适合于 100mAh 和 29Ah 之间的电池
• 全面的可编程保护功能
• 电压
• 电流
• 温度
• 充电终止时间
• CHG/DSG FET– 模拟前端 (AFE)
• 精密的充电算法 – JEITA 增强型充电 自适应充电 电池均衡
• 支持涡轮模式 2.0
• 支持电池跳闸点 (BTP)
• 诊断使用寿命数据监控器和黑盒记录器
• LED 显示屏支持
• 双线制 SMBus v1.1 接口
• 安全散列算法 (SHA-1) 认证
• IATA 支持
• 紧凑型封装：32 引线 QFN (RSM)

• 平板电脑
• 无人机
• UPS/电池备用系统
• 医疗设备
• 手持式真空吸尘器和扫地机器人
