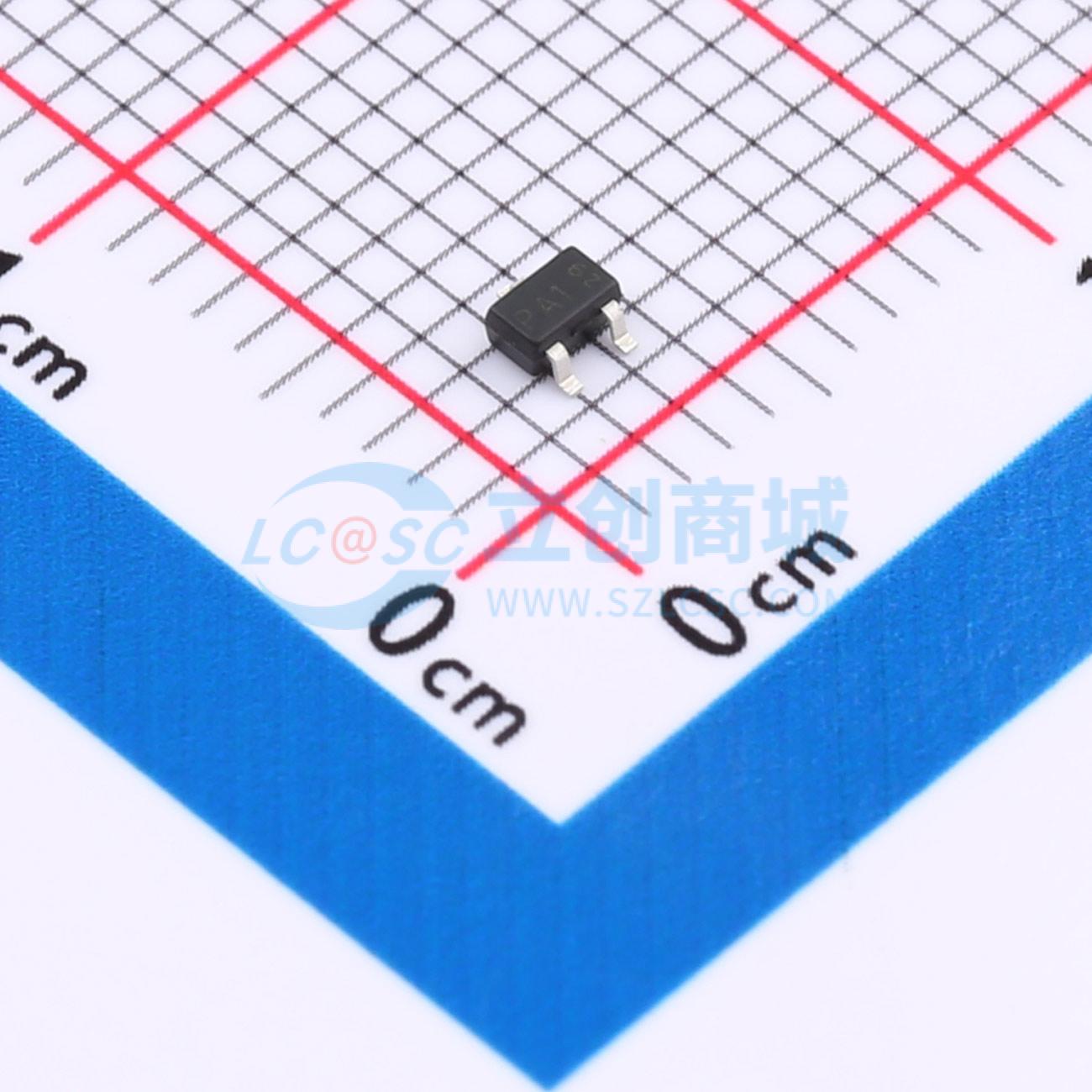

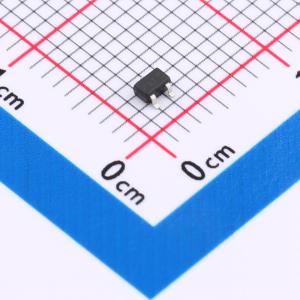

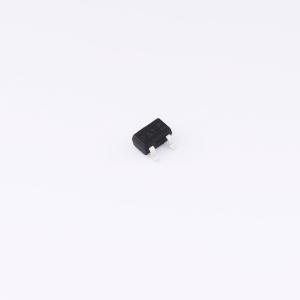

温馨提醒：图片仅供参考，商品以实物为准
NX3008PBKW
耐压:25V 电流:0.66A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NX3008PBKW
- 商品编号
- C28646360
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.029567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 25V | |
| 连续漏极电流(Id) | 660mA | |
| 导通电阻(RDS(on)) | 520mΩ@4.5V | |
| 耗散功率(Pd) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V@250uA | |
| 栅极电荷量(Qg) | 2.7nC | |
| 输入电容(Ciss) | 113pF@10V | |
| 反向传输电容(Crss) | 9pF@10V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压（VDS） = -30 V
- 漏极电流（ID） = -2.6 A
- 栅源电压（VGS） = -10 V时，导通电阻（RDS(on)） < 90 mΩ
- 栅源电压（VGS） = -4.5 V时，导通电阻（RDS(on)） < 150 mΩ
- 沟槽功率中压MOSFET技术
- 电压控制小信号开关
- 快速开关速度
应用领域
- 电池供电系统
- 固态继电器
- 直接逻辑电平接口：TTL/CMOS
