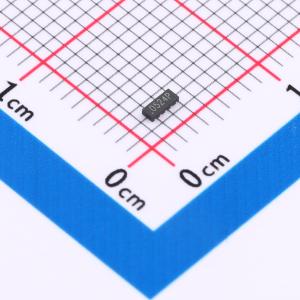

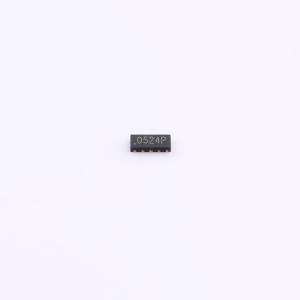

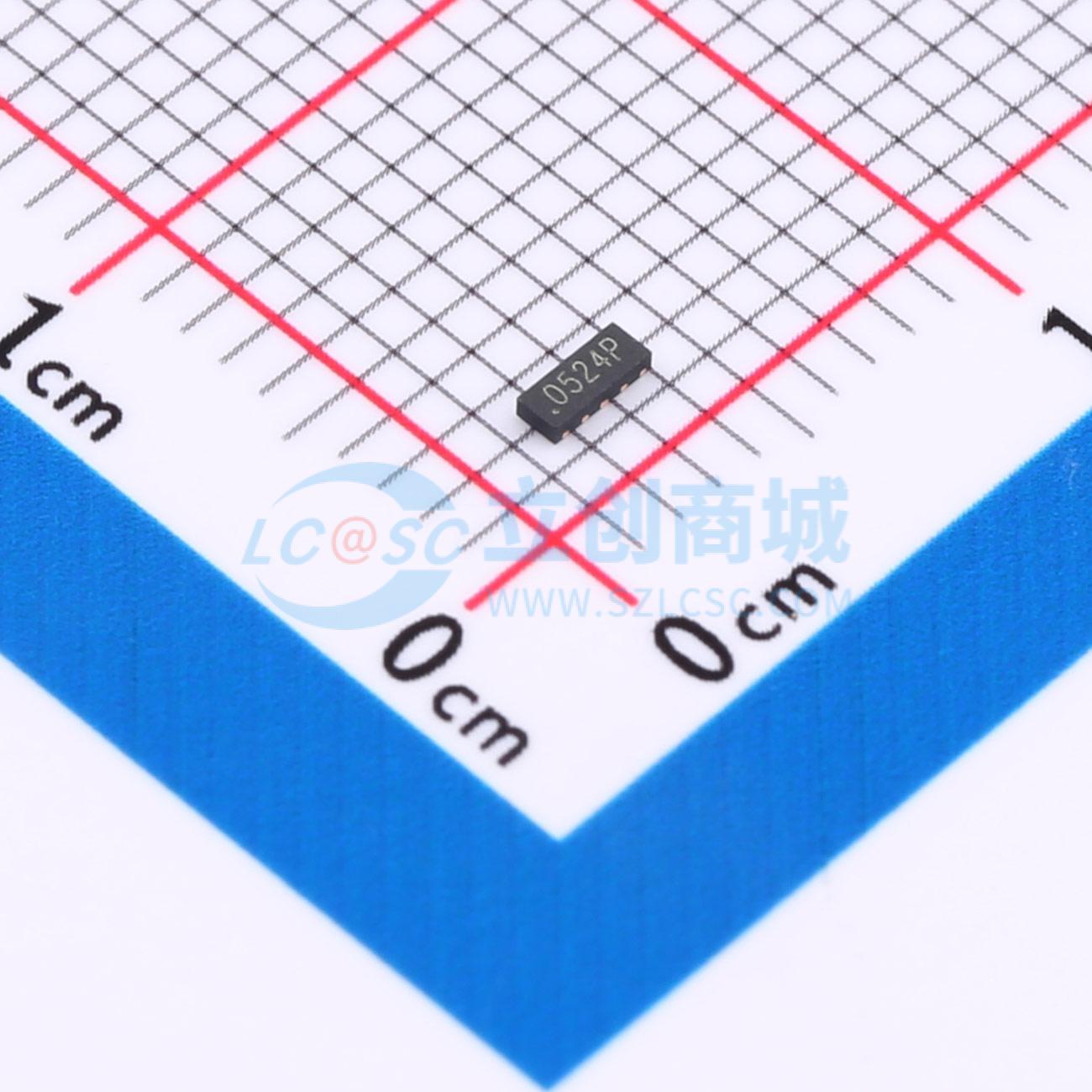

温馨提醒：图片仅供参考，商品以实物为准
PLR0524-T7
5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：- 超低电容：典型值 0.3 pF（I/O 到 I/O）。 超低泄漏：纳安级别。 低工作电压：5V。 低钳位电压。 可保护多达 4 条数据线和 1 条电源线。 符合以下标准:IEC 61000-4-2（ESD）抗扰度测试。应用：- 高清多媒体接口（HDMI）。 数字视频接口（DVI）
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- PLR0524-T7
- 商品编号
- C28646368
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.029667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9.5V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.8pF；0.3pF |
商品特性
- 超低电容：典型值0.3pF（/O至I/O）
- 超低泄漏：纳安级
- 低工作电压：5V
- 低钳位电压
- 最多可保护4条数据线和1条电源线
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±25kV 接触放电：±20kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- IEC 61000-4-5（雷击）：4A（8/20μs）
- 符合ROHS标准
应用领域
- 高清多媒体接口（HDMI）、数字视频接口（DVI）
- 统一显示接口（UDI）
- MDDI端口
- PCI Express
- 串行ATA
