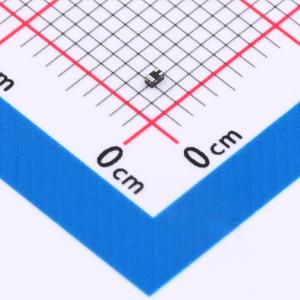

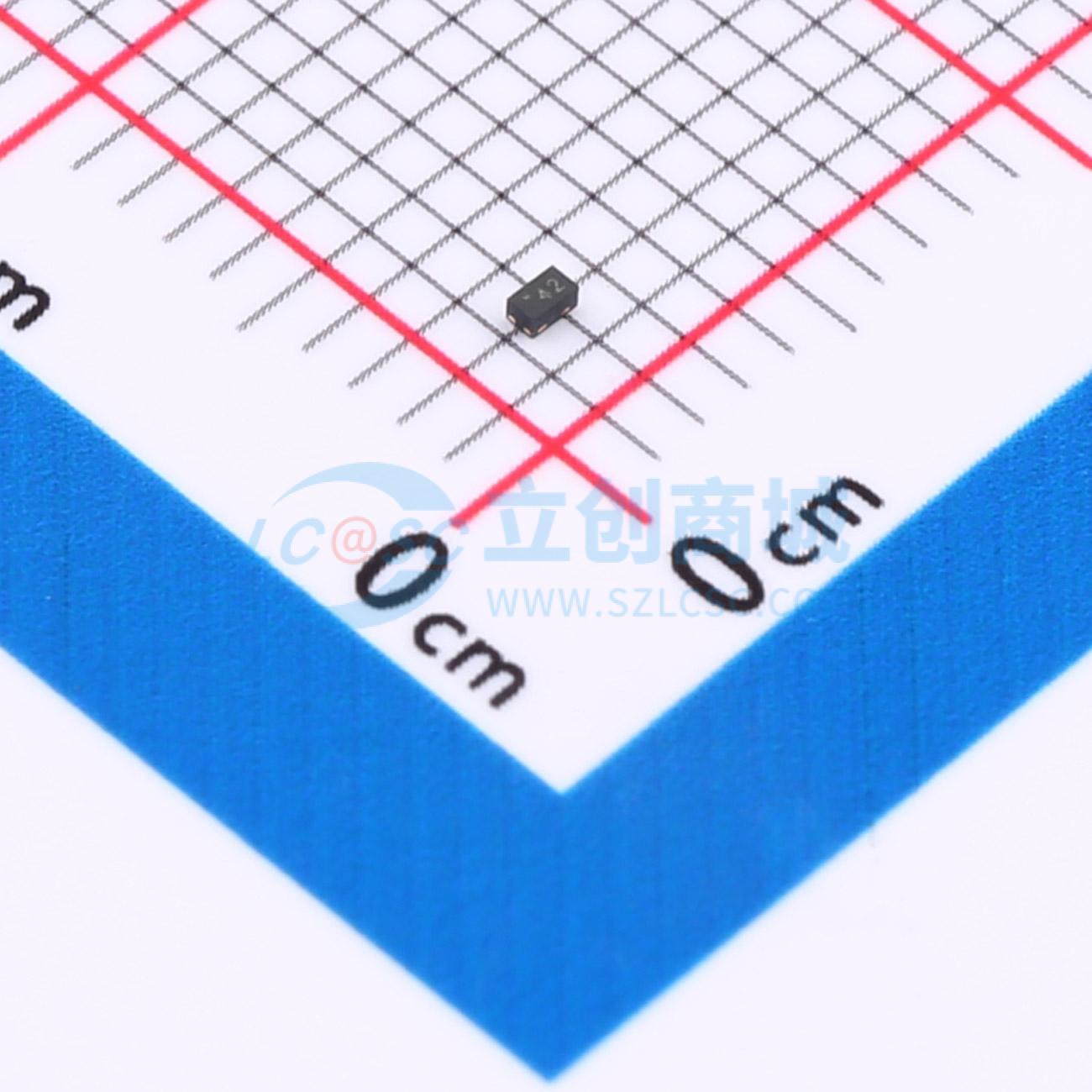

温馨提醒：图片仅供参考，商品以实物为准
ESD9NA5V
5V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超小封装：1.0x0.6x0.5mm。 极低电容：典型值0.35pF。 超低泄漏：nA级。 低工作电压：±5V。 低钳位电压。 3引脚无铅封装。应用：手机及配件。 数字视频接口（DVI）
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD9NA5V
- 商品编号
- C28646348
- 商品封装
- DFN1006-3
- 包装方式
- 编带
- 商品毛重
- 0.0066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 60nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 0.35pF；0.6pF |
商品特性
- 超小封装：1.0×0.6×0.5mm
- 极低电容：典型值0.35pF
- 超低泄漏：纳安级
- 低工作电压：±5V
- 低钳位电压
- 3引脚无引脚封装
- 最多2线路保护
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±15kV 接触放电：±8kV
- IEC61000-4-4（EFT）40A（5/50ns）
- 符合RoHS标准
应用领域
- 手机及配件
- 数字视频接口（DVI）
- 显示端口
- MDDI端口
- USB端口
- PCI Express
- 串行ATA
