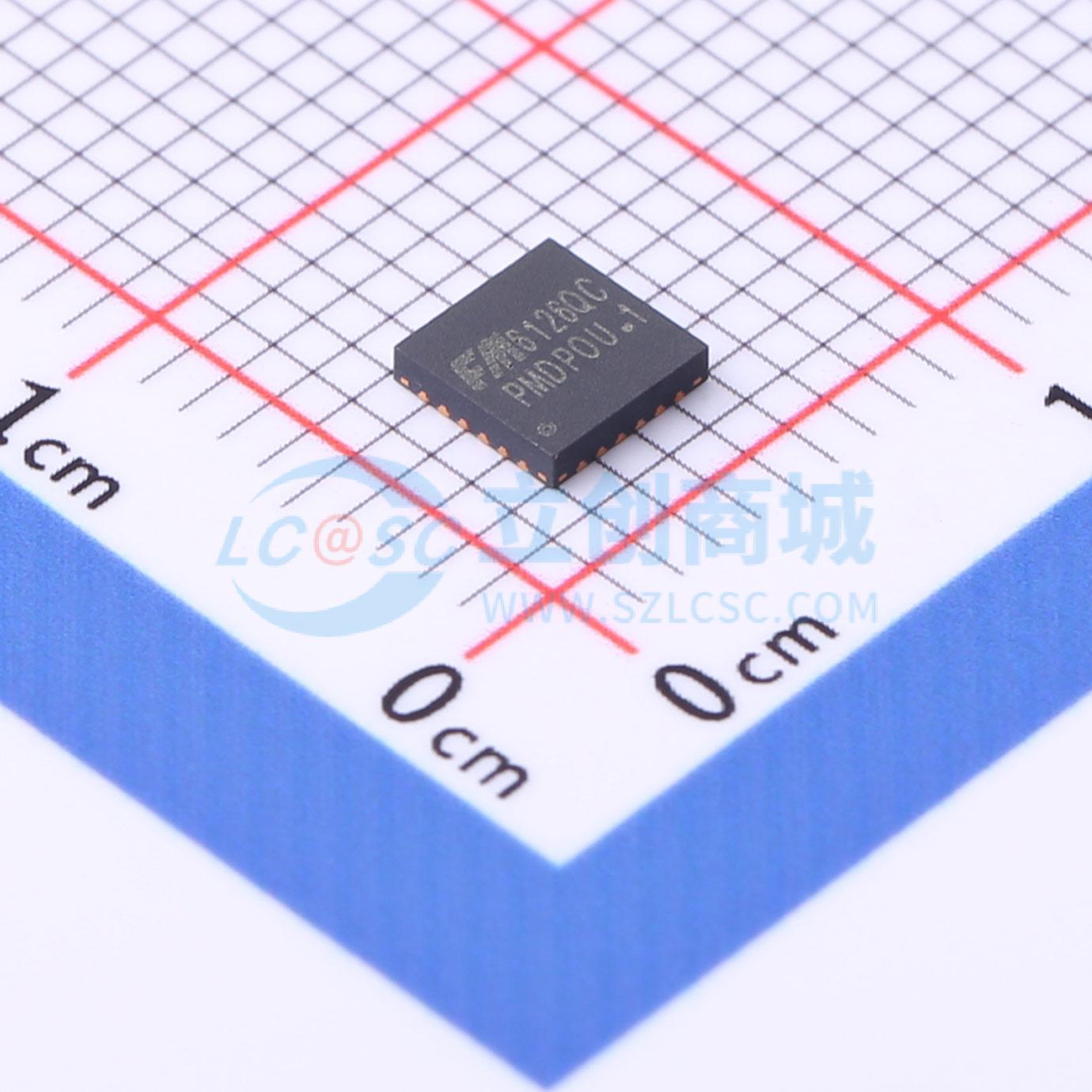

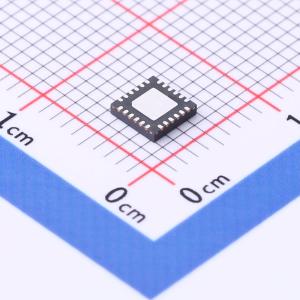

温馨提醒：图片仅供参考，商品以实物为准
FM6126QC
FM6126QC 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FM6126QC是一款专为LED模块和显示器设计的驱动IC，具有16路恒定的电流输出驱动能力，采用16路恒流灌电流输出。采用了“输出钳位”专利技术，可以有效消除第一行偏暗现象，同时可以防止灯珠损坏。具有极佳的抗干扰特性，恒流及低灰效果不受PCB板的影响。
- 品牌名称
- FM(富满)
- 商品型号
- FM6126QC
- 商品编号
- C2844290
- 商品封装
- TQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | led显示屏 | |
| 接口类型 | - | |
| 工作电压 | 3.3V~5.5V | |
| 时钟频率(fc) | 30MHz | |
| 静态电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | - | |
| 段驱动电流 | - | |
| 其他特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 3.19W |
商品概述
FM6126QC是一款专为LED模块和显示器设计的驱动IC，具有16路恒定的电流输出驱动能力，采用16路恒流灌电流输出。采用了“输出钳位”专利技术，可以有效消除第一行偏暗现象，同时可以防止灯珠损坏。具有极佳的抗干扰特性，恒流及低灰效果不受PCB板的影响。并可选用不同的外挂电阻对输出级电流大小进行调节，精确控制LED的发光亮度。内部采用了电流精确控制技术，可使片间误差低于±3.0%，通道间误差低于±2.0%。在显示过程中（OE = 0）会缓存16bit显示数据，所以系统在FM6126QC显示的过程中可以再继续存入16bit串行数据，相比通用恒流源芯片，刷新率可以提高50%以上。在FM6124基础上集成6位电流增益调节，并加入了寄存器配置，有效消除下鬼隐，改善低灰偏色，麻点，第一行偏暗等问题。
商品特性
- 16路恒流灌电流输出
- 输出电流设定范围：0.5~38mA@VDD = 5V；0.5~25mA@VDD = 3.3V
- 电流精度通道间：±0.9%（典型值），±2.0%（最大值）；芯片间：±2.5%（典型值），±3.0%（最大值）
- 快速输出电流响应OE（最小值）：40ns@VDD = 5V
- 6位电流增益调节：25%~100%
- I/O施密特触发器触发输入
- 数据传输频率：fMAX = 25MHz
- 芯片工作电压：VDD = 3.3~5.5V
- 工作温度范围：-40~85°C
- 消除下鬼隐
- 集成双缓存，刷新率比通用恒流芯片提高50%以上
- 通道内集成双向钳位保护电路，能够有效减少灯珠的损坏
- 有效解决低灰色块，偏色，麻点，第一行偏暗
- 具有极佳的抗干扰能力和低灰度效果
- 封装形式：QFN - 24 - 4×4（0.85mm）
应用领域
- 室内表贴模组系列：P2、P2.5、P3、P3.91、P4、P4.81、P5
- 户外表贴模组系列：P4.81、P5、P6、P8、P10、P10直插灯、P13.33插灯
